KitchenAid Rotor / Anker Nr. 31 – 230 Volt mit Lüfterrad und Kugellager
-
-
99,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: KA-9708316-W10900799-138241
zur Zeit nicht lieferbar
Nicht lieferbar
-
Original KitchenAid Rotor Nr. 31 für 230-Volt-Küchenmaschinen
Dieser original KitchenAid Rotor Nr. 31, auch Anker oder Armature genannt, ist das zentrale bewegliche Bauteil des klassischen KitchenAid-Universalmotors für europäische Küchenmaschinen mit 230 Volt Netzspannung.
Der Rotor wird montagefertig geliefert und besitzt bereits:
- die Rotorwicklung
- die Kollektorfläche für die Kohlebürsten
- das aufgepresste metallische Lüfterrad
- das auf der Welle montierte Kugellager
Der Rotor ist fein gewuchtet und bildet zusammen mit dem Stator das elektromagnetische Herzstück des Motors.
250 Watt, 300 Watt oder 325 Watt – der Motor ist trotzdem derselbe
An dieser Stelle möchten wir bewusst mit einem verbreiteten Missverständnis aufräumen.
KitchenAid hat bei den klassischen europäischen Küchenmaschinen je nach Modell 250 W, 300 W oder 325 W auf dem Typenschild beziehungsweise in den technischen Angaben ausgewiesen.
Man könnte daraus verständlicherweise schließen, dass beispielsweise eine Artisan mit 300 Watt einen stärkeren Motor besitzt als eine Classic mit 250 Watt oder eine Heavy Duty mit 325 Watt wiederum einen anderen Motor.
Das ist bei diesen klassischen KitchenAid-Maschinen nicht der Fall.
Der verbaute Motor ist technisch derselbe. Das betrifft auch den hier angebotenen Rotor. Die unterschiedlichen Wattangaben bedeuten nicht, dass KitchenAid für Classic, Ultra Power, Artisan und die klassische Heavy-Duty-/KPM5-Bauart unterschiedlich starke Rotoren verwendet hätte.
Für einen Besitzer einer Classic bedeutet das ganz konkret: Allein durch den Wechsel auf eine klassische Artisan erhält man keinen stärkeren Elektromotor.
Die Maschinen können sich in Ausstattung, Schüsselaufnahme, Gehäusekonstruktion und anderen Details unterscheiden – die Wattzahl von 250, 300 oder 325 W kennzeichnet bei dieser klassischen Motorfamilie aber keine drei unterschiedlich starken Motorversionen.
Vier KitchenAid-Teilenummern – ein einziger Rotor
Die Ersatzteilunterlagen machen die Sache auf den ersten Blick nicht gerade übersichtlicher.

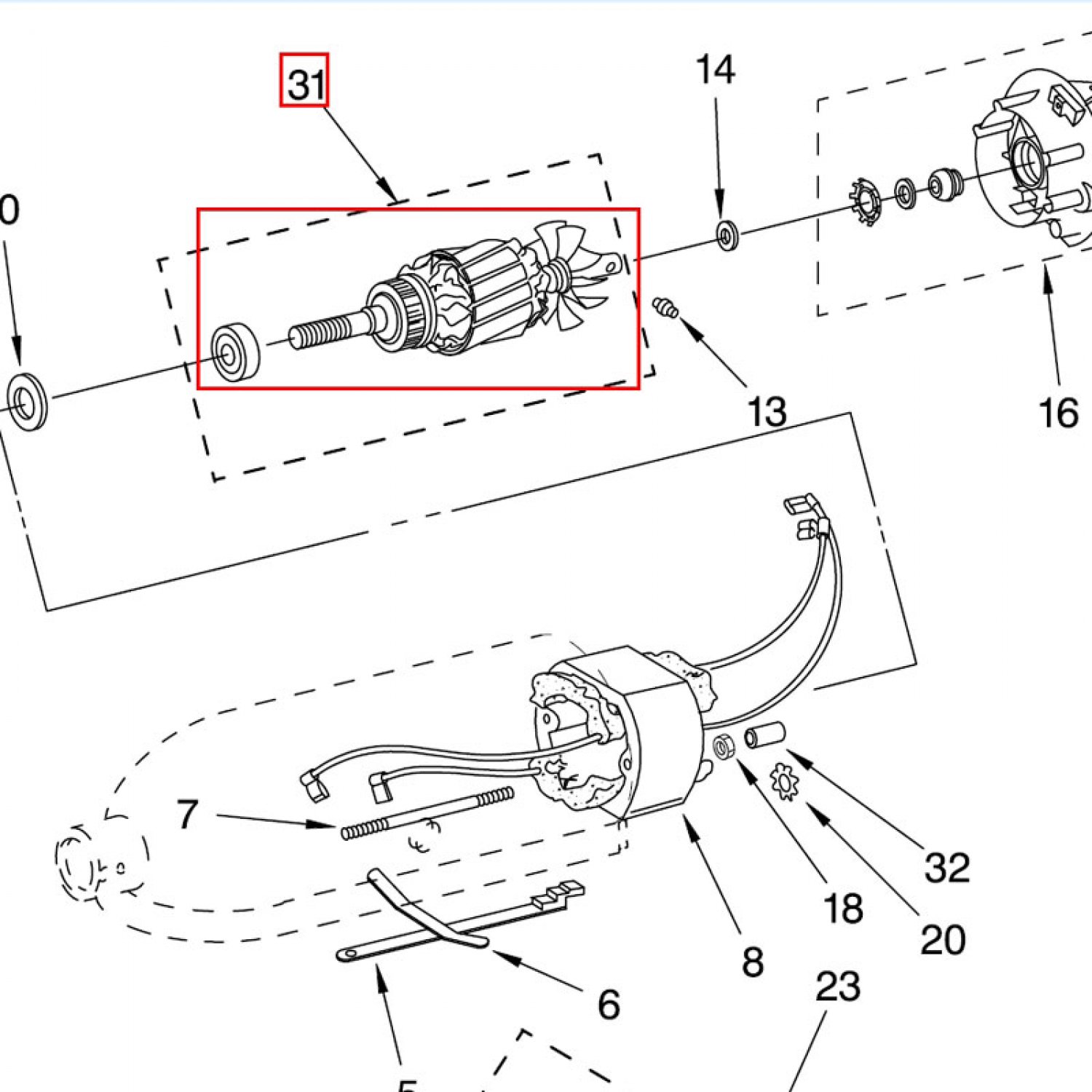

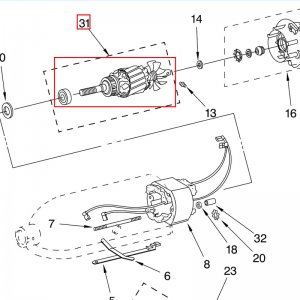

In unterschiedlichen Explosionszeichnungen und Ersatzteillisten finden sich für diesen 230-Volt-Rotor unter anderem die KitchenAid-Nummern:
- W10900799
- 9708316
- 241991-4
- W10417244
Diese vier Nummern führen nicht zu vier unterschiedlich starken Motorvarianten.
Sie lassen sich auf denselben 230-Volt-Rotor zurückführen.
Genau deshalb ist es wenig sinnvoll, allein anhand der Wattangabe oder einer älteren Teilenummer nach einem vermeintlich stärkeren oder schwächeren Rotor zu suchen.
Entscheidend sind die klassische KitchenAid-Motorbauart und die 230-Volt-Ausführung.
Für Classic, Ultra Power, Artisan und klassische Heavy Duty
Der Rotor wird bei den klassischen europäischen KitchenAid-Küchenmaschinen mit Universalmotor verwendet, unter anderem bei entsprechenden Ausführungen von:
- Classic – häufig mit 250 W angegeben
- Ultra Power – häufig mit 300 W angegeben
- Artisan – häufig mit 300 W angegeben
- klassische Heavy Duty / KPM5-Bauart – häufig mit 325 W angegeben
Zum klassischen KPM5-Typ gehört auch die Hobart K5-A. Hobart vermarktete diese Professional-KitchenAid technisch baugleich unter eigenem Namen.
Auch bei ihr ist die betreffende klassische Motorkonstruktion maßgeblich.
Die Wattangabe allein ist also ausdrücklich kein Auswahlkriterium für den Rotor.
Nicht mit neueren großen KitchenAid-Motorbaureihen gleichsetzen
Die Aussage „250, 300 und 325 Watt – gleicher Motor“ bezieht sich auf die hier behandelte klassische europäische 230-Volt-Motorfamilie.
Sie darf nicht pauschal auf jede KitchenAid-Küchenmaschine übertragen werden.
Neuere große Maschinen mit anderer Motor- und Getriebekonstruktion gehören nicht allein deshalb in diese Ersatzteilgruppe, weil ebenfalls KitchenAid oder Artisan auf dem Gerät steht.
Für die Ersatzteilbestimmung sind deshalb immer die konkrete Gerätegeneration und die verwendete Motorkonstruktion maßgeblich.
Aufbau und Funktion des Rotors
Der Rotor – im englischen Servicemanual als Armature bezeichnet – dreht sich innerhalb des feststehenden Stators.
Zu seinen wesentlichen Bestandteilen gehören:
- Kupferwicklungen zur elektromagnetischen Kraftübertragung
- Kollektor zur Stromübertragung über die Kohlebürsten
- Rotorwelle
- metallisches Lüfterrad zur Motorkühlung
- vormontiertes Kugellager zur präzisen Führung der Welle
Während des Betriebs übertragen die KitchenAid Kohlebürsten Nr. 29 den Strom auf den Kollektor.
Der KitchenAid Stator Nr. 9 für 230 Volt erzeugt das Magnetfeld, in dem sich der Rotor dreht.
Rotor, Stator, Kohlebürsten und die zugehörige Motorsteuerung müssen deshalb als zusammenwirkendes System betrachtet werden.
Wann kann ein Rotor defekt sein?
Mögliche Hinweise auf einen beschädigten Rotor können sein:
- ungewöhnlich starker Funkenflug am Kollektor
- unregelmäßiger Motorlauf
- Startprobleme
- verbrannter Geruch
- Rauchentwicklung
- sichtbare Schäden an Wicklungen oder Kollektor
- auffälliger Rundlauf oder starke Vibrationen
- beschädigtes beziehungsweise verschlissenes Rotorlager
Diese Symptome beweisen für sich allein noch keinen Rotorschaden. Auch Kohlebürsten, Stator, Lagerstellen oder andere elektrische und mechanische Komponenten können ähnliche Erscheinungen verursachen.
Vor einem vergleichsweise aufwendigen Rotortausch sollte deshalb möglichst geklärt werden, welches Bauteil tatsächlich defekt ist.
Wenn nur das Kugellager defekt ist, muss nicht immer der Rotor ersetzt werden
Das vordere Kugellager sitzt unmittelbar auf der Rotorwelle und gehört beim kompletten Rotor bereits zum Lieferumfang.
Ist der Rotor elektrisch und mechanisch ansonsten einwandfrei und lediglich dieses Lager verschlissen, muss nicht zwangsläufig der komplette Anker ersetzt werden.
Wir bieten das passende SKF Motorlager für die Rotor-/Ankerwelle auch einzeln an.
Davon zu unterscheiden ist das hintere Führungslager in der KitchenAid Lagerbrücke Nr. 22.
Gerade bei starken Motorgeräuschen ist diese Unterscheidung wichtig, damit nicht unnötig der Rotor ersetzt wird, obwohl die eigentliche Ursache an einer anderen Lagerstelle liegt.
Ausbau des Rotors auf Seite 9 der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Ausbau des Rotors auf Seite 9 behandelt.
Dort wird beschrieben, wie nach dem Ausbau der Kohlebürsten der Anker aus dem Motor herausgenommen wird.
Dabei werden auch die zum Rotor gehörenden Scheiben berücksichtigt, deren Position beim späteren Zusammenbau erhalten bleiben muss.
Die Rotorwelle sollte beim Ausbau nicht durch ungeeignete Hammerschläge oder harte Werkzeuge beschädigt werden.
Prüfung und Einbau auf Seite 12
Auf Seite 12 der Reparatur- und Serviceanleitung wird der Rotor besonders ausführlich behandelt.
Dort wird beschrieben:
- Prüfung des Ankers
- Kontrolle des Lüfterrades
- Übernahme der Scheiben vom alten auf den neuen Rotor
- Einsetzen des Rotors in das Motorgehäuse
- korrekter Sitz des Kugellagers
Die Anleitung weist außerdem darauf hin, dass der Rotor bei festgestelltem Defekt vollständig ersetzt werden soll.
Gerade bei dieser Reparatur ist Seite 12 deshalb eine wichtige Ergänzung zum Ersatzteil.
Endspiel und Kohlebürsten auf Seite 13 kontrollieren
Nach dem Einbau sollte der Rotor nicht nur irgendwie im Motor sitzen.
Auf Seite 13 der Reparaturanleitung wird ausdrücklich das axiale Spiel des Ankers behandelt. Der Rotor soll sich frei drehen können und nur ein geringes Endspiel besitzen.
Auf derselben Seite wird anschließend auch der Wiedereinbau der Kohlebürsten beschrieben.
Damit gehören nach einem Rotorwechsel insbesondere folgende Kontrollen zum sauberen Abschluss der Reparatur:
- Rotor dreht frei
- kein unzulässiges axiales Spiel
- Kugellager sitzt korrekt
- hintere Lagerung ist in Ordnung
- Kohlebürsten sind korrekt eingesetzt
- elektrische Anschlüsse sitzen sicher
Vor allen Arbeiten im Motorbereich muss die Maschine vollständig vom Stromnetz getrennt werden.
Ausschließlich für 230 Volt
Dieser Rotor ist ausdrücklich für die europäische 230-Volt-Ausführung vorgesehen.
Er darf nicht mit Rotoren für US-Geräte mit 110 beziehungsweise 120 Volt verwechselt werden.
Rotorwicklungen für unterschiedliche Netzspannungen sind nicht einfach austauschbar. Unterschiede in Wicklung und elektrischer Auslegung machen den Einsatz eines falschen Rotors technisch unzulässig und können zu erheblichen Schäden führen.
Die Netzspannung auf dem Typenschild muss daher vor der Bestellung berücksichtigt werden.
Lieferumfang – montagefertige Original-Komponente
Sie erhalten:
- 1 original KitchenAid Rotor / Anker Nr. 31
- Ausführung für 230 Volt
- mit aufgepresstem Lüfterrad
- mit vormontiertem Kugellager
- mit Kollektor
- werkseitig gewuchtet
- montagefertige Rotorbaugruppe
Zuordnungs- beziehungsweise Ersatzteilnummern:
W10900799 / 9708316 / 241991-4 / W10417244
Diese Nummern stehen nicht für verschiedene Leistungsstufen, sondern führen bei der hier behandelten klassischen 230-Volt-Motorfamilie auf denselben Rotor.
