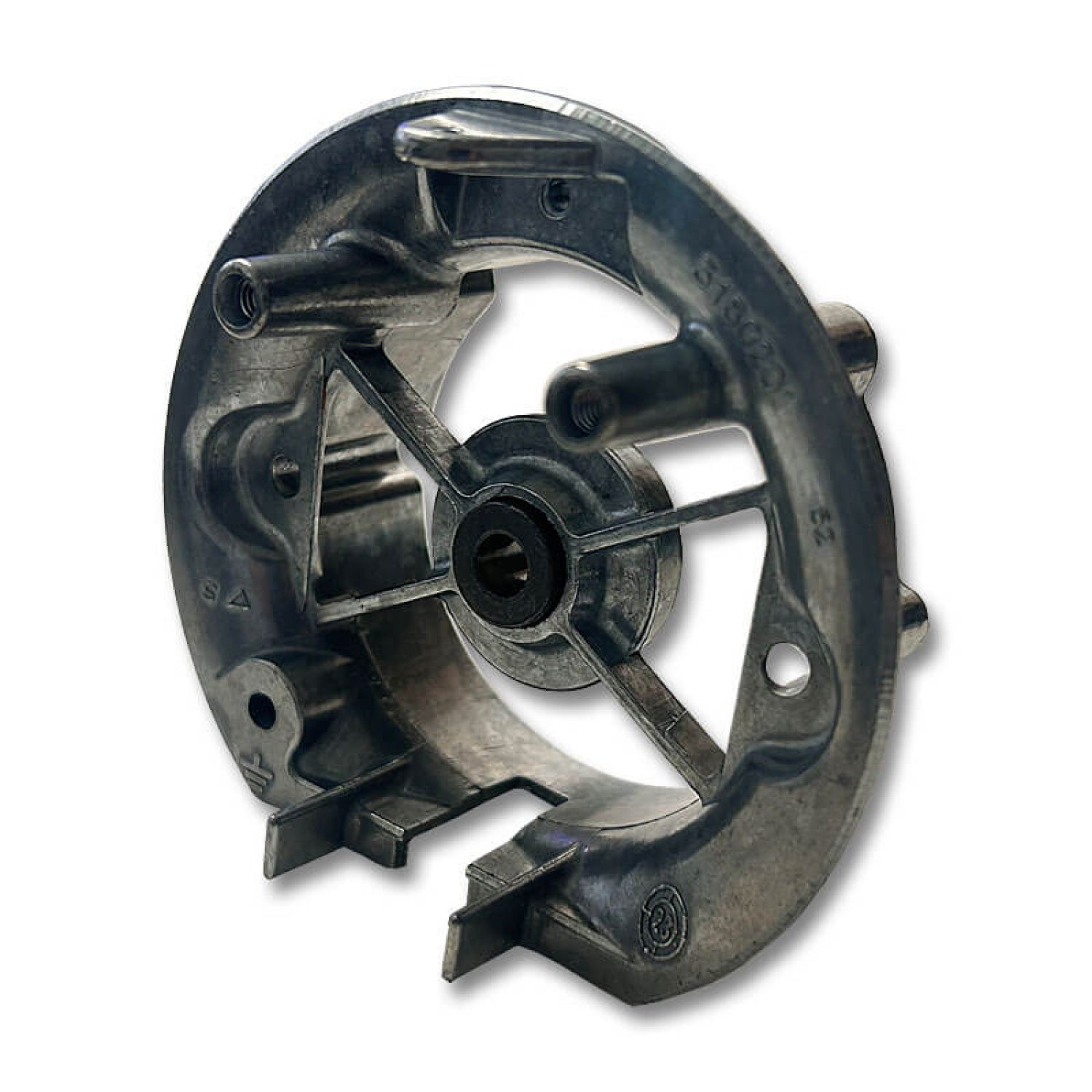

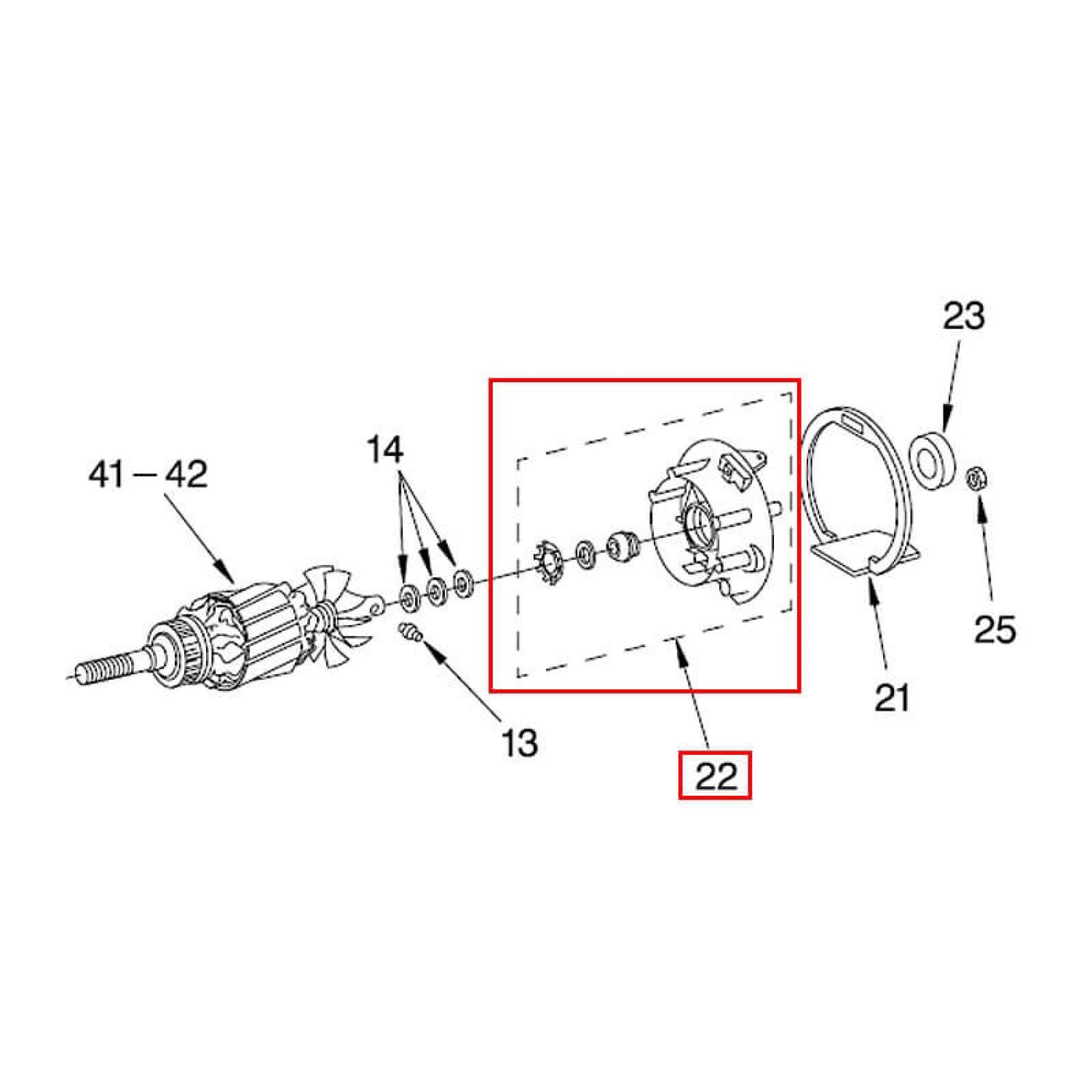

KitchenAid Lagerbrücke Nr. 22 mit integriertem Führungslager
Die KitchenAid Lagerbrücke Nr. 22 sitzt im hinteren Bereich der Motoreinheit und nimmt das hintere Führungslager der Ankerwelle auf. Das Lager ist bereits fest in die Lagerbrücke eingebaut und führt die schnell drehende Motorwelle an ihrem hinteren Ende.
Besondere Bedeutung hat dieses Bauteil bei einem sehr charakteristischen Schadensbild: Die KitchenAid beginnt plötzlich laut zu kreischen oder schrill zu quietschen. Das Geräusch kann dauerhaft auftreten, sich nur gelegentlich zeigen oder vor allem bei den kleineren Geschwindigkeitsstufen hörbar werden.
Nach den Erfahrungen unserer Partnerwerkstätten liegt die Ursache für dieses typische Kreischen im Regelfall im Führungslager der hinteren Lagerbrücke.
Kreischende KitchenAid: Ursache ist das Führungslager, nicht das Getriebe
Ein schrilles Kreischen wird häufig zunächst dem Getriebe zugeschrieben. Dann wird die Maschine geöffnet, die Zahnräder werden untersucht und teilweise wird sogar das gesamte Getriebefett gewechselt.
Bei diesem typischen Schadensbild ist das jedoch der falsche Ansatz.
Das Kreischen kommt nicht vom Getriebe, sondern vom hinteren Führungslager der Motorwelle. Das Lager in der Lagerbrücke ist schwergängig geworden beziehungsweise hat „gefressen“. Die Ankerwelle kann sich dadurch nicht mehr frei in ihrer hinteren Lagerstelle drehen.
Ein Wechsel des Getriebefetts oder die Suche nach beschädigten Zahnrädern beseitigt dieses Geräusch deshalb nicht.
Ist das charakteristische Kreischen vorhanden, gehört die Lagerbrücke Nr. 22 mit ihrem Führungslager zu den entscheidenden Bauteilen der Reparatur.
Warum ein gefressenes Lager so laut kreischen kann
Der Motor einer KitchenAid arbeitet mit einer schnell rotierenden Ankerwelle. Damit diese Welle sauber und ruhig laufen kann, muss sie an ihren Lagerstellen möglichst reibungsarm und exakt geführt werden.
Das hintere Führungslager übernimmt dabei eine wichtige Aufgabe. Es hält die Ankerwelle in ihrer vorgesehenen Position und ermöglicht gleichzeitig ihre freie Drehbewegung.
Wird das Lager schwergängig, läuft die Welle nicht mehr sauber darin. Durch Reibung zwischen Welle und Lager kann das typische hochfrequente Kreischen oder Quietschen entstehen.
Das Geräusch kann sich über das Metallgehäuse der KitchenAid sehr deutlich übertragen. Dadurch wirkt es oft dramatischer, als es das äußerlich eher unscheinbare Bauteil zunächst vermuten lässt.
Typisches Schadensbild des KitchenAid Führungslagers
Nach den Erfahrungen unserer Partnerwerkstätten zeigt sich ein defektes beziehungsweise gefressenes Führungslager häufig durch folgende Erscheinungen:
- starkes, schrilles Kreischen während des Betriebs,
- zeitweise auftretendes und wieder verschwindendes Kreischgeräusch,
- besonders auffällige Geräusche bei kleineren Geschwindigkeitsstufen,
- ansonsten noch normal arbeitender Motor,
- keine dazu passende Beschädigung der Getriebezahnräder,
- keine Verbesserung durch einen Wechsel des Getriebefetts.
Gerade der letzte Punkt ist wichtig: Getriebefett und Lagerbrücke erfüllen völlig unterschiedliche Aufgaben.
Wer bei einem kreischenden Motor nur das Fett erneuert, repariert nicht die Ursache des Geräusches.
Das Führungslager gibt es nicht separat – Lagerbrücke komplett ersetzen
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung beschreibt auf den Seiten 12 und 13 noch den einzelnen Ausbau und Austausch des Führungslagers innerhalb der Lagerbrücke.
Diese Darstellung entspricht jedoch nicht mehr der Ersatzteilpraxis, die wir seit vielen Jahren kennen.
Zumindest während der vergangenen rund 20 Jahre konnten wir dieses Lager nicht einzeln als KitchenAid-Ersatzteil beschaffen. Es wird vielmehr bereits fest in der kompletten Lagerbrücke eingebaut geliefert.
Ist das Führungslager gefressen oder anderweitig beschädigt, wird deshalb die komplette Lagerbrücke Nr. 22 mit integriertem Lager ausgetauscht.
Der Versuch, nur das eigentliche Lager als KitchenAid-Ersatzteil zu bestellen, führt daher in der Praxis nicht weiter.
Ausbau der Lagerbrücke in der KitchenAid Reparaturanleitung
Der Ausbau der Lagerbrücke wird in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung auf den Seiten 8 und 9 beschrieben.
Dort wird gezeigt, wie die Bauteile der Motor- und Steuerungseinheit demontiert werden, bis die Lagerbrücke entfernt werden kann.
Auf den Seiten 12 und 13 geht die ältere Anleitung anschließend noch auf den Austausch des einzelnen Führungslagers ein. Für die heutige Ersatzteilversorgung gilt dagegen:
Defektes Führungslager = komplette Lagerbrücke Nr. 22 erneuern.
Welche Aufgabe übernimmt die Lagerbrücke Nr. 22?
Die Lagerbrücke ist nicht lediglich eine Halteplatte. Sie bildet die hintere Lagerung der Motorwelle und ist damit ein wichtiger Bestandteil der Motoreinheit.
Zu ihren Aufgaben gehören:
- Aufnahme des hinteren Führungslagers,
- präzise Führung der Ankerwelle,
- Unterstützung eines ruhigen Motorlaufs,
- korrekte Positionierung der Motorwelle,
- Aufnahme beziehungsweise Befestigung weiterer Komponenten im hinteren Motorbereich.
Das integrierte Führungslager muss leichtgängig sein. Sobald es festläuft, steigt die Reibung an der Motorwelle erheblich – und genau daraus kann das charakteristische Kreischen entstehen.
Passend für klassische KitchenAid-Motorbauarten
Die Lagerbrücke Nr. 22 gehört zur klassischen KitchenAid-Motorkonstruktion entsprechender Maschinen des K45-Typs mit Klappkopf sowie der klassischen KPM5-/K5SS-Bauarten mit feststehendem Motorkopf und heb- und senkbarer Schüssel.
Dazu gehören je nach konkreter Ausführung verschiedene KitchenAid Classic-, Ultra-Power- und Artisan-Modelle sowie entsprechende klassische Bowl-Lift-Maschinen.
Bei Maschinen mit Schüsselheber ist allerdings die genaue Gerätefamilie zu beachten. Eine heb- und senkbare Schüssel allein bedeutet nicht automatisch, dass eine KitchenAid zum klassischen KPM5-Typ gehört. Neuere große KitchenAid-Baureihen besitzen ebenfalls einen Schüsselheber, sind konstruktiv jedoch anders aufgebaut.
Kreischgeräusch richtig einordnen und gezielt reparieren
Gerade bei dieser Reparatur lässt sich unnötige Arbeit vermeiden, wenn das Geräusch richtig eingeordnet wird.
Kreischen weist bei dieser klassischen KitchenAid-Motorbauart nach der Erfahrung unserer Partnerwerkstätten auf das hintere Führungslager hin.
Das Getriebe zu zerlegen, Zahnräder auszutauschen oder lediglich neues Fett einzubringen, behebt dieses Problem nicht.
Ist das Führungslager in der Lagerbrücke festgegangen, besteht die Reparatur im Austausch der Lagerbrücke Nr. 22 als komplette Baugruppe.
Damit wird gleichzeitig das darin integrierte Führungslager erneuert und die hintere Lagerstelle der Ankerwelle wiederhergestellt.
