KitchenAid Kohlebürsten / Motorkohlen Nr. 29 – 2 Stück Austauschsatz
-
- 19,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10380496-10671 Lieferzeit 1 bis 3 Tage
-

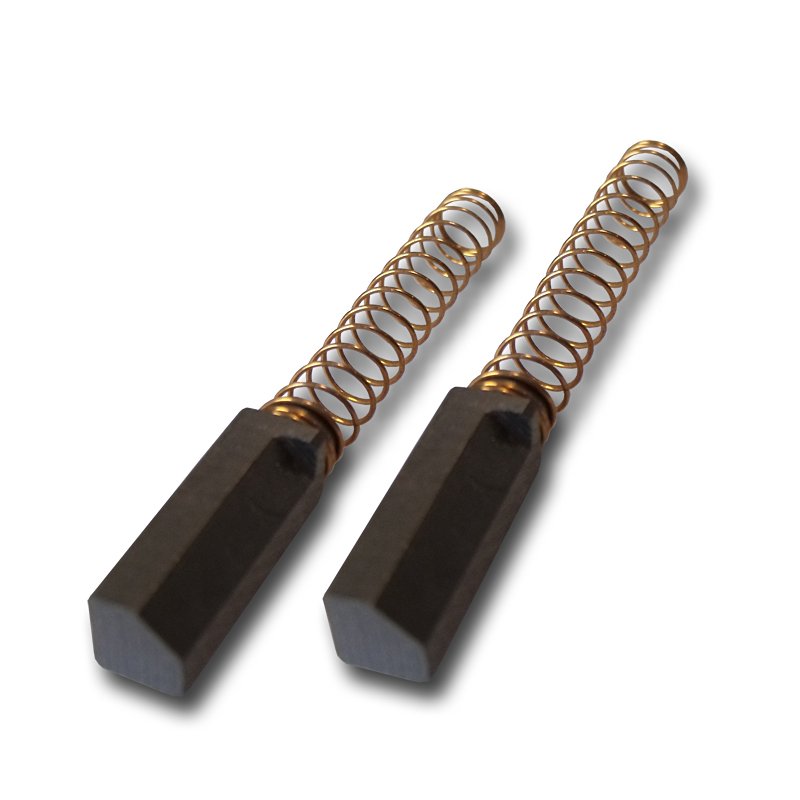

KitchenAid Kohlebürsten Nr. 29 – Austauschsatz mit 2 Motorkohlen
Kohlebürsten gehören zu den klassischen Verschleißteilen eines Elektromotors. Auch bei KitchenAid-Küchenmaschinen nutzen sich die Motorkohlen mit zunehmender Betriebsdauer ab und müssen irgendwann ersetzt werden.
Dieser Austauschsatz enthält 2 KitchenAid Kohlebürsten, Position Nr. 29 der aktuellen Explosionszeichnung. Für eine Motorreparatur werden stets beide Kohlebürsten gleichzeitig ersetzt; der Satz enthält daher bereits die für einen vollständigen Austausch benötigten zwei Motorkohlen.
Die Kohlebürsten stellen während des Betriebs den elektrischen Kontakt zum sich drehenden Motor her. Mit zunehmender Abnutzung wird die Kohle immer kürzer, bis ein zuverlässiger Kontakt schließlich nicht mehr gewährleistet ist.
Typische Anzeichen für verschlissene KitchenAid Motorkohlen
Abgenutzte oder nicht mehr zuverlässig anliegende Kohlebürsten können sich durch einen unruhigen Motorlauf, zeitweilige Aussetzer oder ein „Stottern“ des Motors bemerkbar machen. Bei weiter fortgeschrittenem Verschleiß kann die Maschine nur noch sporadisch anlaufen oder schließlich vollständig stillstehen.
Bei diesen Symptomen muss deshalb nicht automatisch der komplette Motor defekt sein. Verschlissene Kohlebürsten gehören zu den vergleichsweise einfach zu kontrollierenden möglichen Ursachen.
Das Fehlerbild allein ersetzt allerdings keine Diagnose. Auch andere elektrische oder mechanische Bauteile können einen gestörten Motorlauf verursachen.
Reparatur statt unnötigem Austausch des Motors
Sind tatsächlich die Motorkohlen verschlissen, ist deren Erneuerung eine vergleichsweise überschaubare Reparatur.
Der Austausch ist mit etwas handwerklichem Geschick auch selbst durchführbar. Vor Beginn der Arbeiten muss die KitchenAid selbstverständlich vom Stromnetz getrennt werden.
Gerade bei älteren KitchenAid-Küchenmaschinen lohnt es sich deshalb, zunächst den Zustand der Kohlebürsten zu kontrollieren, bevor wegen eines nicht mehr laufenden Motors von einem größeren Motorschaden ausgegangen wird.
Entscheidend ist jedoch nicht nur der Austausch selbst. Die neuen Kohlebürsten müssen in der richtigen Lage eingesetzt werden.
Entscheidend beim Einbau: 10-Uhr- und 4-Uhr-Position
Die Kohlebürsten funktionieren nur in ihrer jeweils korrekten Einbauposition. Eine falsche Ausrichtung kann dazu führen, dass der Motor nicht oder nur unzureichend läuft, obwohl neue Kohlen eingesetzt wurden.
Auf der Seite des Geschwindigkeitshebels muss die abgeschrägte Seite der Kohle nach hinten oben zeigen, also ungefähr in 10-Uhr-Position.
Auf der Seite des Verriegelungshebels zeigt die abgeschrägte Seite der Kohle nach hinten unten, ungefähr in 4-Uhr-Position.
Diese Ausrichtung sollte nach dem Einsetzen beider Kohlebürsten noch einmal kontrolliert werden. Läuft die Maschine nach einem Kohlebürstenwechsel nicht an, gehört die korrekte Einbaulage deshalb zu den ersten Punkten, die überprüft werden sollten.
Maße und technische Daten der KitchenAid Kohlebürsten
Die Kohlebürsten sind in der aktuellen Explosionszeichnung als Position Nr. 29 dargestellt.
- Gesamtlänge: 58 mm
- Länge der Kohle: 20 mm
- Länge der Feder: 38 mm
- Gewicht des kompletten Austauschsatzes: ca. 2 g
- Lieferumfang: 2 Kohlebürsten
Für eine Motorreparatur werden stets zwei Kohlebürsten benötigt. Der angebotene Satz enthält damit bereits die vollständige benötigte Stückzahl.
Ersetzt zahlreiche ältere KitchenAid Teilenummern
Der angebotene Kohlebürstensatz ersetzt beziehungsweise entspricht den Teilenummern AP5178083, W10260958, 9706416, 1938379, 3184115, 3184115D, 4159774, 4159794, 4159795, 4162648, 4169975, 4176056, AH3495098, EA3495098 und PS3495098.
Gerade bei älteren KitchenAid-Küchenmaschinen können in Ersatzteillisten und Reparaturunterlagen unterschiedliche Nummern für dieselbe Kohlebürsten-Ausführung auftauchen. Die Vergleichsnummern erleichtern deshalb die Zuordnung.
Ausbau auf Seite 9, Einbau auf Seite 13 der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Austausch der Motorkohlen ausführlich behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt, der Einbau auf Seite 13.
Gerade beim Wiedereinbau ist die dort dargestellte Vorgehensweise hilfreich, weil neben dem korrekten Einsetzen auch die oben beschriebene Ausrichtung der Kohlen beachtet werden muss.
Einbausatz Nr. 47, Kohlenkappen Nr. 34 und Kohlenschacht Nr. 28
Wenn bei der Demontage Teile der Kohlebürstenaufnahme verloren gegangen oder beschädigt worden sind, müssen diese nicht zusammen mit größeren Baugruppen ersetzt werden.
Der komplette KitchenAid Motorkohlen-Einbausatz Nr. 47 ist separat erhältlich.
Auch die äußeren Kohlenkappen können einzeln ersetzt werden. Wir führen die KitchenAid Kohlenkappe Nr. 34 in Schwarz und die KitchenAid Kohlenkappe Nr. 34 in Weiß.
Ebenso ist der im Motorgehäuse sitzende KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing einzeln erhältlich.
Damit können auch unvollständige oder bei einer früheren Demontage beschädigte Kohlebürstenaufnahmen gezielt wieder vervollständigt werden.
Warum immer beide Motorkohlen ersetzt werden
Die beiden Kohlebürsten arbeiten gemeinsam am Motor und unterliegen während des Betriebs derselben grundsätzlichen Beanspruchung.
Deshalb sollte bei einer Motorreparatur nicht nur die sichtbar stärker abgenutzte Kohle ersetzt werden. Beide Kohlebürsten werden gleichzeitig erneuert.
Der hier angebotene Austauschsatz enthält entsprechend 2 neue KitchenAid Motorkohlen Nr. 29.
Nach dem Einsetzen sollte abschließend kontrolliert werden, ob beide Kohlen frei in ihrer Führung sitzen und entsprechend der 10-Uhr- beziehungsweise 4-Uhr-Position ausgerichtet sind.
Video zum Austausch der KitchenAid Motorkohlen
Zusätzlich zu unserer Reparatur- und Serviceanleitung haben wir direkt unterhalb dieser Beschreibung ein anschauliches YouTube-Video zum Austausch der Kohlebürsten eingebunden. Das Video ist englischsprachig, zeigt den Arbeitsablauf aber sehr gut nachvollziehbar.
Hier finden Sie ein anschauliches Video (in Englisch) zum Motorkohlentausch:
