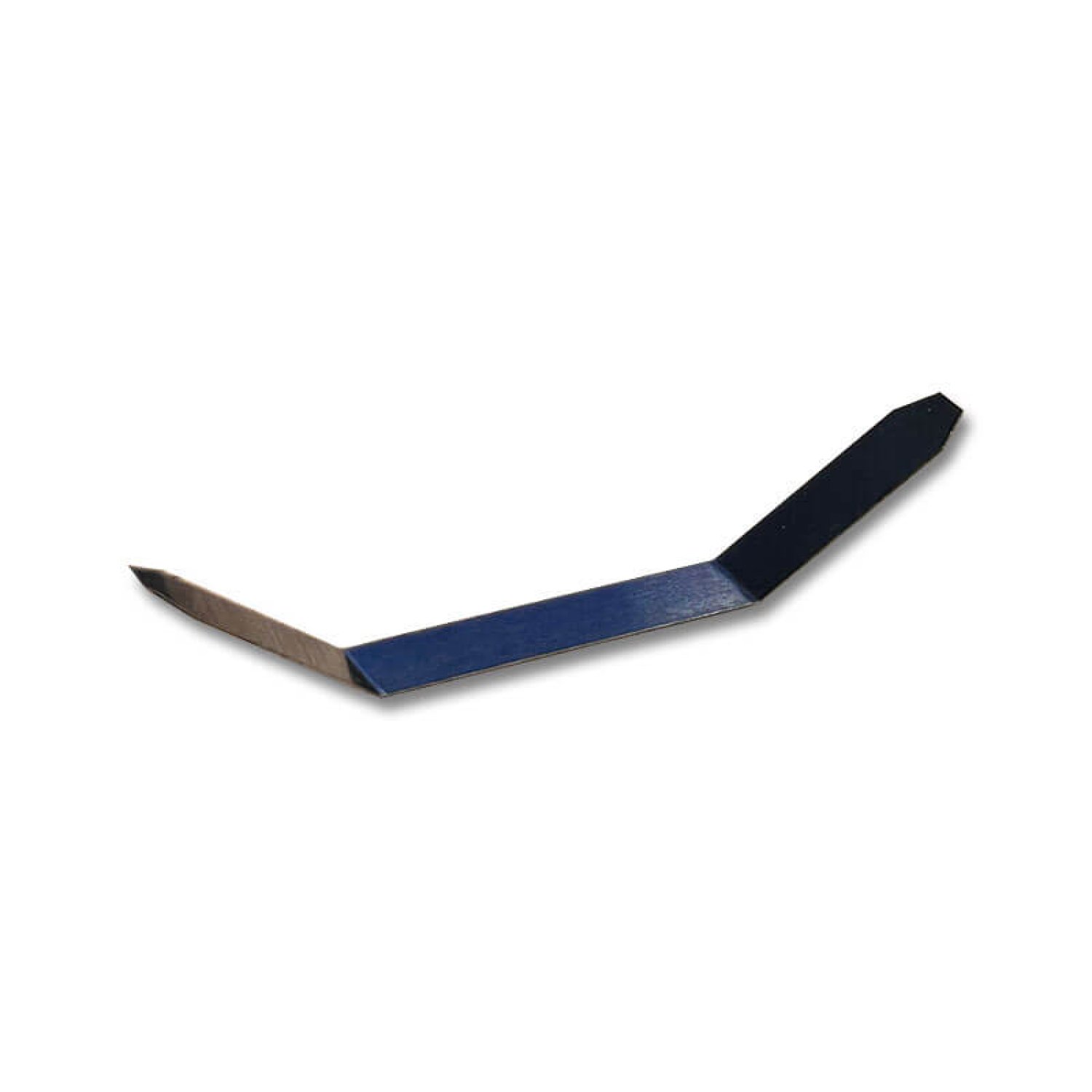

KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange
-
- 13,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-240205-4162035-12231 Lieferzeit 1 bis 3 Tage
-
KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für die Schubstange
Die Brückenfeder Nr. 6 sitzt im Bereich der mechanischen Geschwindigkeitsregelung der KitchenAid-Küchenmaschine. Ihre Aufgabe besteht darin, die KitchenAid Schubstange Nr. 5 für Geschwindigkeitsregler – Speed Link / Cam auf dem vorgesehenen Abstand zur Motorwicklung zu halten.
In der englischsprachigen KitchenAid-Serviceanleitung wird diese Brückenfeder als Flat Spring bezeichnet.
Warum die Brückenfeder für die KitchenAid Geschwindigkeitsregelung wichtig ist
Die Brückenfeder ist kein klassisches Verschleißteil. Sie erfüllt vielmehr eine konstruktive Schutzfunktion.
Fehlt die Feder, kann die Schubstange unmittelbar auf beziehungsweise sehr dicht an der Motorwicklung liegen. Während des Betriebs können dadurch Reibung und Wärme entstehen. Besonders die heute verwendete Schubstange aus Kunststoff kann sich dann verformen oder anschmelzen.
Die Brückenfeder stellt den notwendigen Abstand wieder her und verhindert damit einen direkten Kontakt zwischen Schubstange und Wicklung.
Angeschmolzene Schubstange – die Ursache mit beseitigen
Wird eine beschädigte oder angeschmolzene Schubstange Nr. 5 lediglich ersetzt, ohne die Einbausituation zu kontrollieren, kann das neue Ersatzteil erneut beschädigt werden.
Deshalb sollte bei einem solchen Schaden immer geprüft werden, ob die Brückenfeder Nr. 6 vorhanden und korrekt eingesetzt ist.
Gerade bei Maschinen, bei denen diese Feder ab Werk nicht verbaut wurde, kann der nachträgliche Einbau sinnvoll sein.

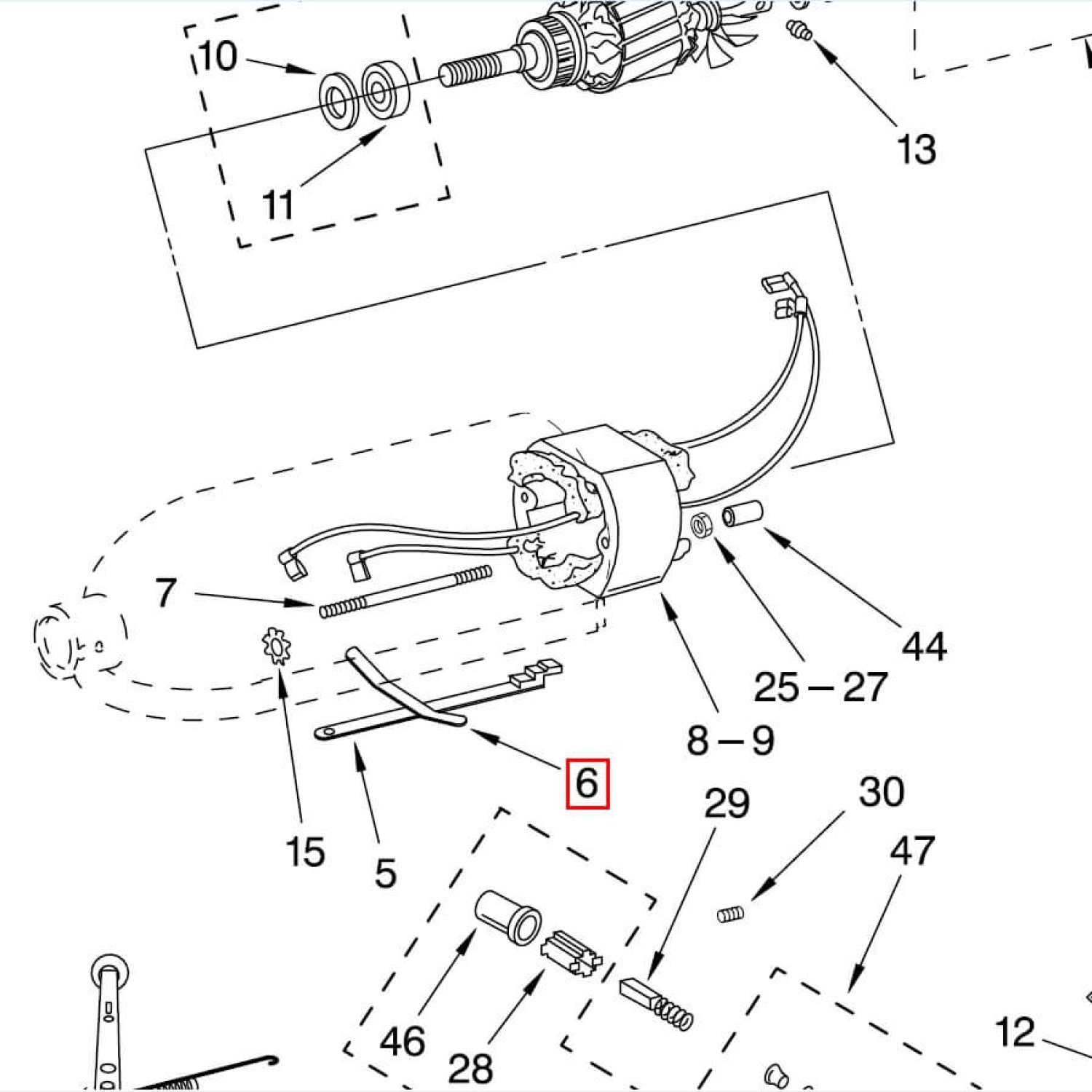

Brückenfeder und Schubstange auf Seite 8 der Reparaturanleitung
Die Einbausituation ist in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung auf Seite 8 dargestellt.
Dort wird die Schubstange als „Speed Control Link and Cam Assembly“ bezeichnet. Die darunterliegende Brückenfeder erscheint als „Flat Spring“. Die Darstellung zeigt sehr anschaulich, wie beide Bauteile zueinander angeordnet sind.
Für Arbeiten an diesem Bereich empfehlen wir deshalb, die Seite 8 vor dem Ausbau beziehungsweise Zusammenbau anzusehen.
Typische Folgen einer fehlenden oder falsch sitzenden Brückenfeder
Liegt die Schubstange zu dicht an der Motorwicklung, können sich unterschiedliche Fehlerbilder entwickeln. Dazu gehören eine verformte oder angeschmolzene Schubstange, eine schwergängige Geschwindigkeitsmechanik, unregelmäßige Drehzahlen oder der Ausfall einzelner Geschwindigkeitsstufen.
Die Feder selbst verursacht also normalerweise nicht unmittelbar den elektrischen Fehler. Sie hilft vielmehr, einen mechanisch und thermisch ungünstigen Kontakt der Schubstange zu verhindern.
Passend für zahlreiche klassische KitchenAid Küchenmaschinen
Die Brückenfeder wird im Bereich der klassischen KitchenAid-Motor- und Geschwindigkeitsmechanik eingesetzt. Dazu gehören unter anderem zahlreiche Maschinen der Baureihen K45SS, KSM45, KSM75, KSM90, KSM125, KSM150/156, KSM175/185 sowie verschiedene Maschinen mit heb- und senkbarer Schüssel wie K5SS, KPM5 und KPM50.
Da KitchenAid diese Grundkonstruktion über viele Jahre unter unterschiedlichen Modellbezeichnungen verwendet hat, ist die technische Ausführung der Maschine entscheidender als die Bezeichnung Classic, UltraPower oder Artisan.
Kleine Feder mit wichtiger Schutzfunktion
Die KitchenAid Brückenfeder Nr. 6 sorgt dafür, dass die Schubstange in der vorgesehenen Position geführt wird und nicht an der Motorwicklung scheuert.
Wer eine angeschmolzene oder verformte Schubstange Nr. 5 ersetzt, sollte deshalb die Brückenfeder unbedingt mit kontrollieren. Die genaue Lage beider Bauteile lässt sich auf Seite 8 unserer KitchenAid Reparatur- und Serviceanleitung nachvollziehen.
