KitchenAid Schubstange Nr. 5 für Geschwindigkeitsregler – Speed Link / Cam
-
- 15,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3184176-12201 Lieferzeit 1 bis 3 Tage
-
KitchenAid Schubstange Nr. 5 für die Geschwindigkeitsregelung
Die Schubstange Nr. 5 ist Bestandteil der mechanischen Geschwindigkeitsregelung zahlreicher klassischer KitchenAid-Küchenmaschinen. Sie überträgt die Bewegung des Geschwindigkeitshebels auf die innenliegende Regelmechanik und wird in englischsprachigen Ersatzteilunterlagen auch als Speed Link beziehungsweise Cam bezeichnet.

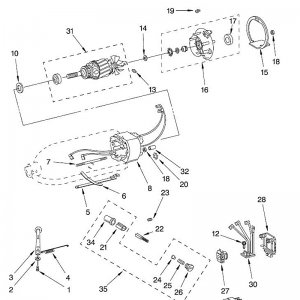

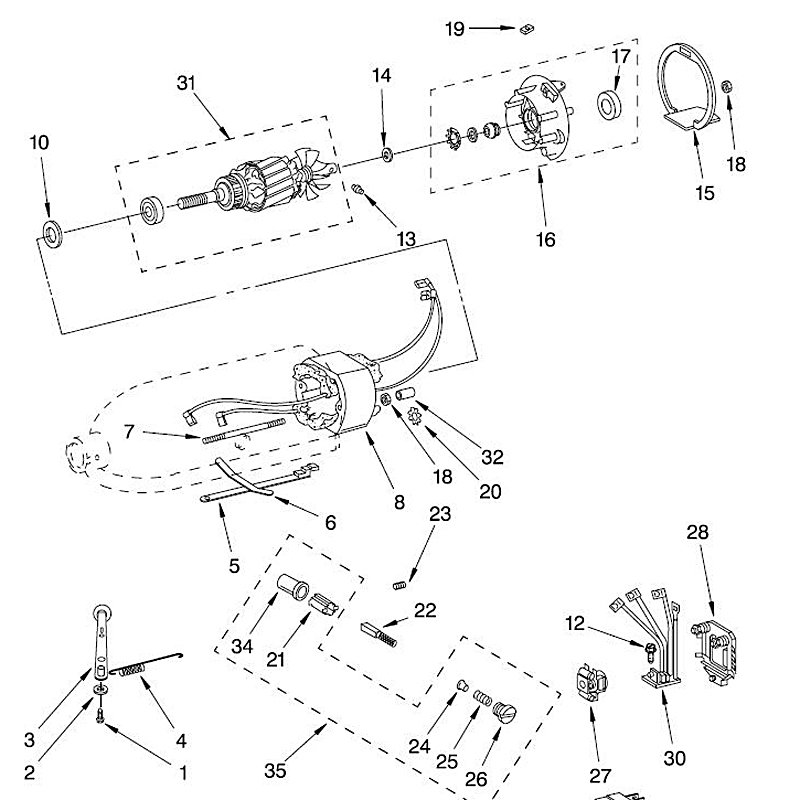

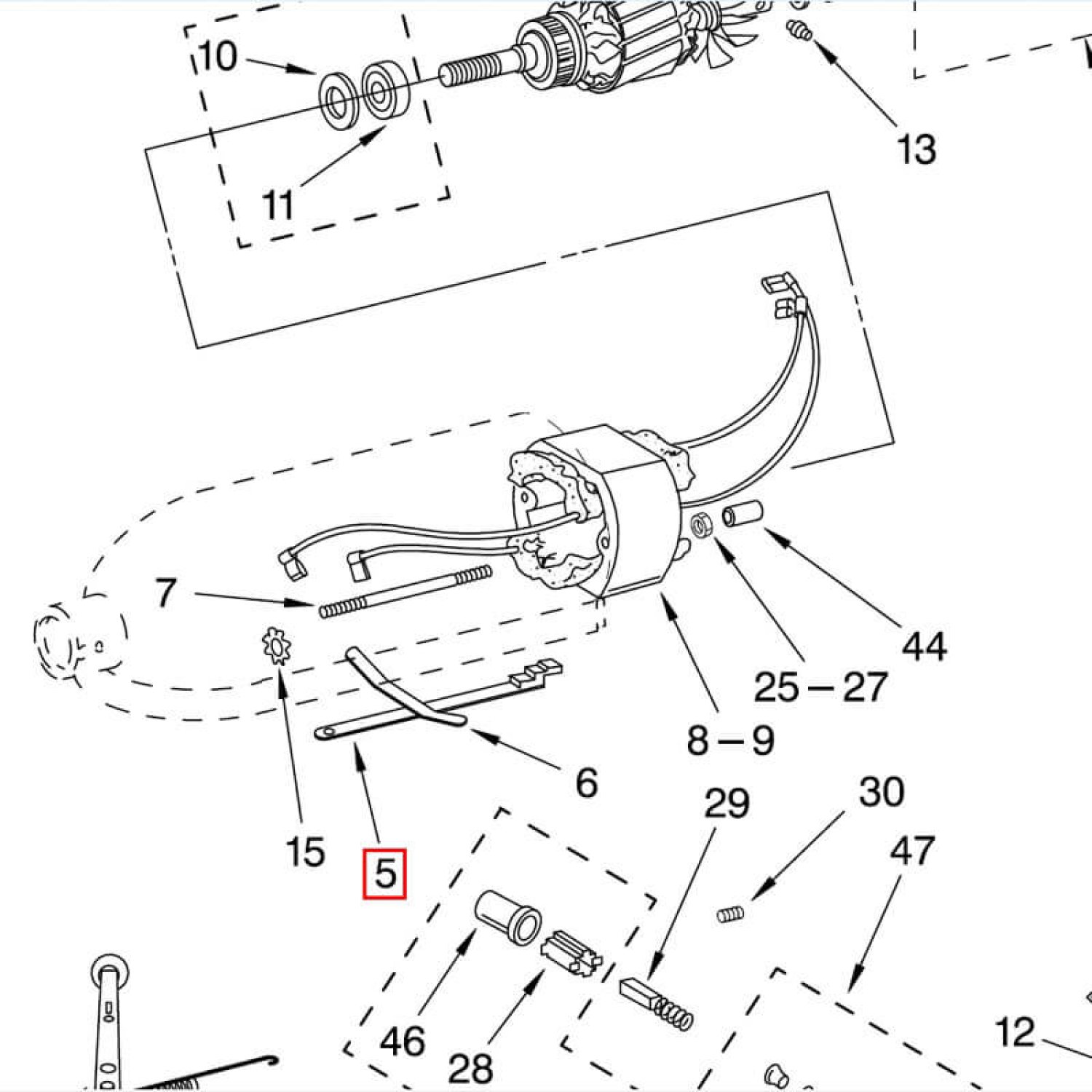

Es handelt sich um Position 5 der entsprechenden Explosionszeichnung. Die Schubstange kommt sowohl bei verschiedenen KitchenAid-Küchenmaschinen mit Klappkopf als auch bei älteren Modellen mit heb- und senkbarer Schüssel zum Einsatz.
Passend für zahlreiche klassische KitchenAid Modelle
Die Schubstange wird unter anderem bei Maschinen der Baureihen K45SS, KSM45, KSM75, KSM90, KSM125, KSM150/156 und KSM175/185 eingesetzt. Auch verschiedene ältere Maschinen wie KPM5, KPM50 und K5SS verwenden diese Art der Geschwindigkeitsmechanik.
KitchenAid hat über viele Jahre technisch weitgehend identische Maschinen unter unterschiedlichen Modell- und Ausstattungsbezeichnungen angeboten. Entscheidend ist deshalb weniger der Name Classic, UltraPower oder Artisan als die tatsächlich verbaute Mechanik.
Alte und aktuelle Ausführung der Schubstange

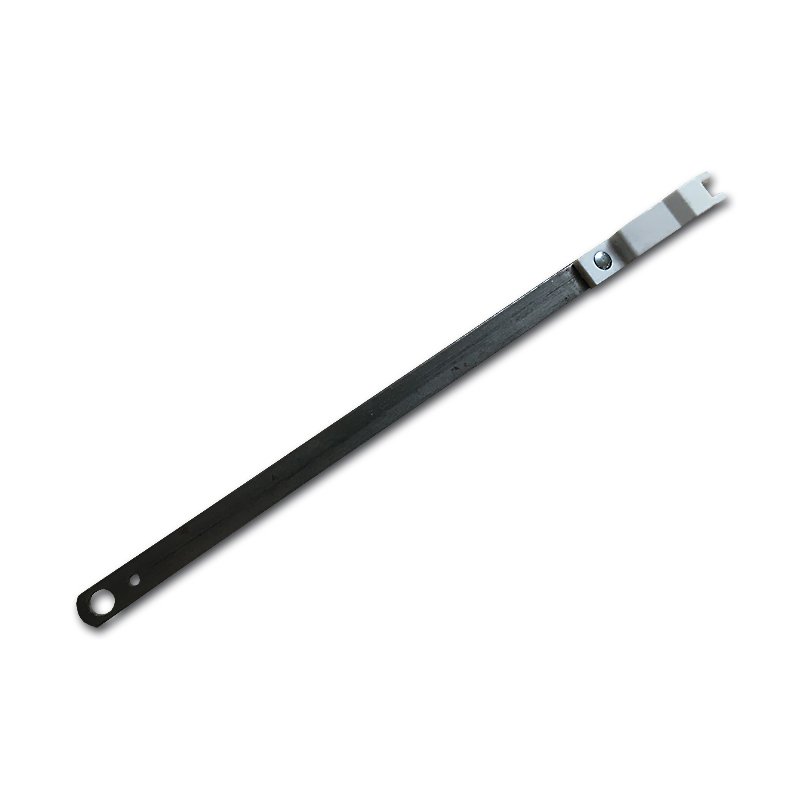

Frühere Schubstangen bestanden aus einer Metallstange mit einem Kunststoffkopf. Schon bei diesen Ausführungen konnte sich der Kunststoffbereich bei erhöhter Reibung oder Wärme verformen beziehungsweise anschmelzen.

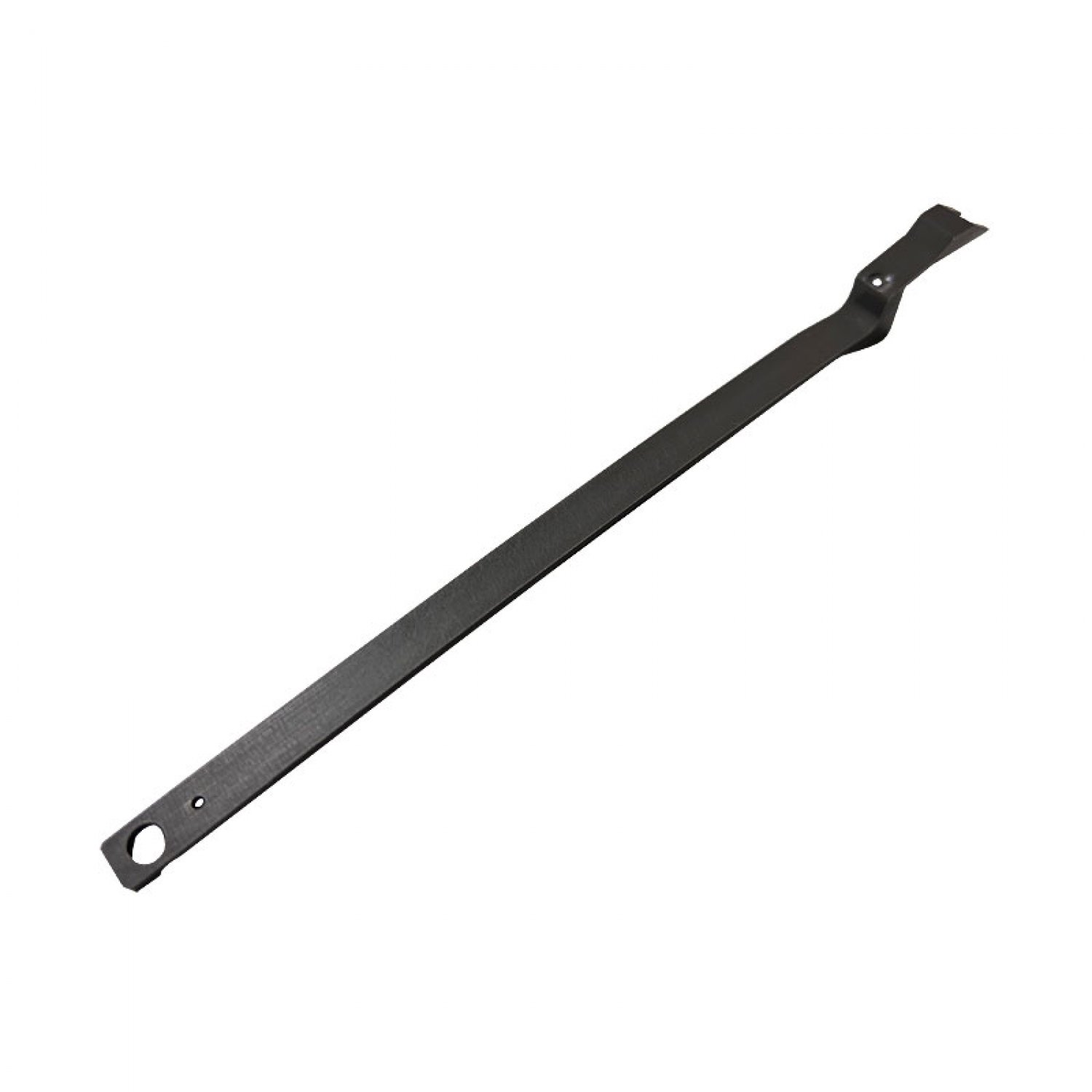

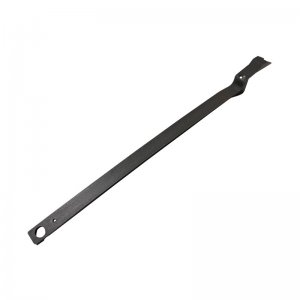

Seit etwa 2018 wird das Ersatzteil vollständig aus Kunststoff gefertigt. Die für den Einbau maßgebliche Geometrie und Passform sind dabei erhalten geblieben.
Eine vollständig aus Kunststoff bestehende Schubstange ist deshalb kein Hinweis darauf, dass ein falsches Ersatzteil geliefert wurde.
Warum die KitchenAid Schubstange anschmelzen kann
Bei vielen neueren Maschinen fehlt die früher vorhandene Brückenfeder Nr. 6. Diese Feder hält die Schubstange auf einem definierten Abstand zur Motorwicklung.
Fehlt dieser Abstand, kann die Kunststoffschubstange unmittelbar an der Motorwicklung anliegen. Durch Reibung und die dabei entstehende Wärme kann sie sich verformen, anschmelzen oder schließlich in ihrer Bewegung blockieren.
Gerade bei einer bereits angeschmolzenen Schubstange sollte deshalb nicht nur das beschädigte Teil ersetzt werden. Prüfen Sie auch, ob die KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange vorhanden ist. Fehlt sie, kann ihr nachträglicher Einbau helfen, einen erneuten Schaden zu vermeiden.
Reparaturhinweis zur Geschwindigkeitsmechanik
Die Lage von Schubstange, Motorwicklung und Brückenfeder lässt sich in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung nachvollziehen. Der für diese Reparatur besonders interessante Bereich ist auf Seite 8 dargestellt.
Wer eine beschädigte Schubstange austauscht, sollte sich diese Darstellung vor dem Zusammenbau ansehen. Sie hilft zu verstehen, wie die Schubstange geführt wird und weshalb ein ausreichender Abstand zur Motorwicklung wichtig ist.
Typische Hinweise auf eine beschädigte oder blockierte Schubstange können eine schwergängige Geschwindigkeitsverstellung, ungleichmäßige Drehzahl, der Ausfall einzelner Geschwindigkeitsstufen oder ein vollständiger Ausfall der Regelmechanik sein.
Maße der aktuellen KitchenAid Schubstange
Die aktuelle Kunststoffausführung ist etwa 140 mm lang, 7 mm breit und 1,5 mm dick. Das Gewicht beträgt ungefähr 9 g.
Beim Einbau sollte die Schubstange frei beweglich sein und nicht auf der Motorwicklung aufliegen. Wurde die alte Schubstange durch Wärme beschädigt, sollte der gesamte Bereich der Geschwindigkeitsmechanik kontrolliert werden.
Schubstange und Brückenfeder gemeinsam betrachten
Die Schubstange Nr. 5 ist kein isoliertes Verschleißteil. Bei einem thermisch verursachten Schaden ist entscheidend, weshalb sie überhaupt zu heiß geworden ist.
Deshalb empfehlen wir bei einer angeschmolzenen Schubstange ausdrücklich, auch die KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange zu überprüfen und zusätzlich die betreffende Darstellung in der 42-seitigen KitchenAid Reparatur- und Serviceanleitung heranzuziehen.
Download Reparaturanleitung 42 Seiten
