KitchenAid Headlock Nr. 20 schwarz – Klappkopf-Verriegelung inkl. Blindniete
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3184264-13921 Lieferzeit 1 bis 3 Tage
-
KitchenAid Headlock Nr. 20 – Verriegelungsstück für den hochgeklappten Motorkopf

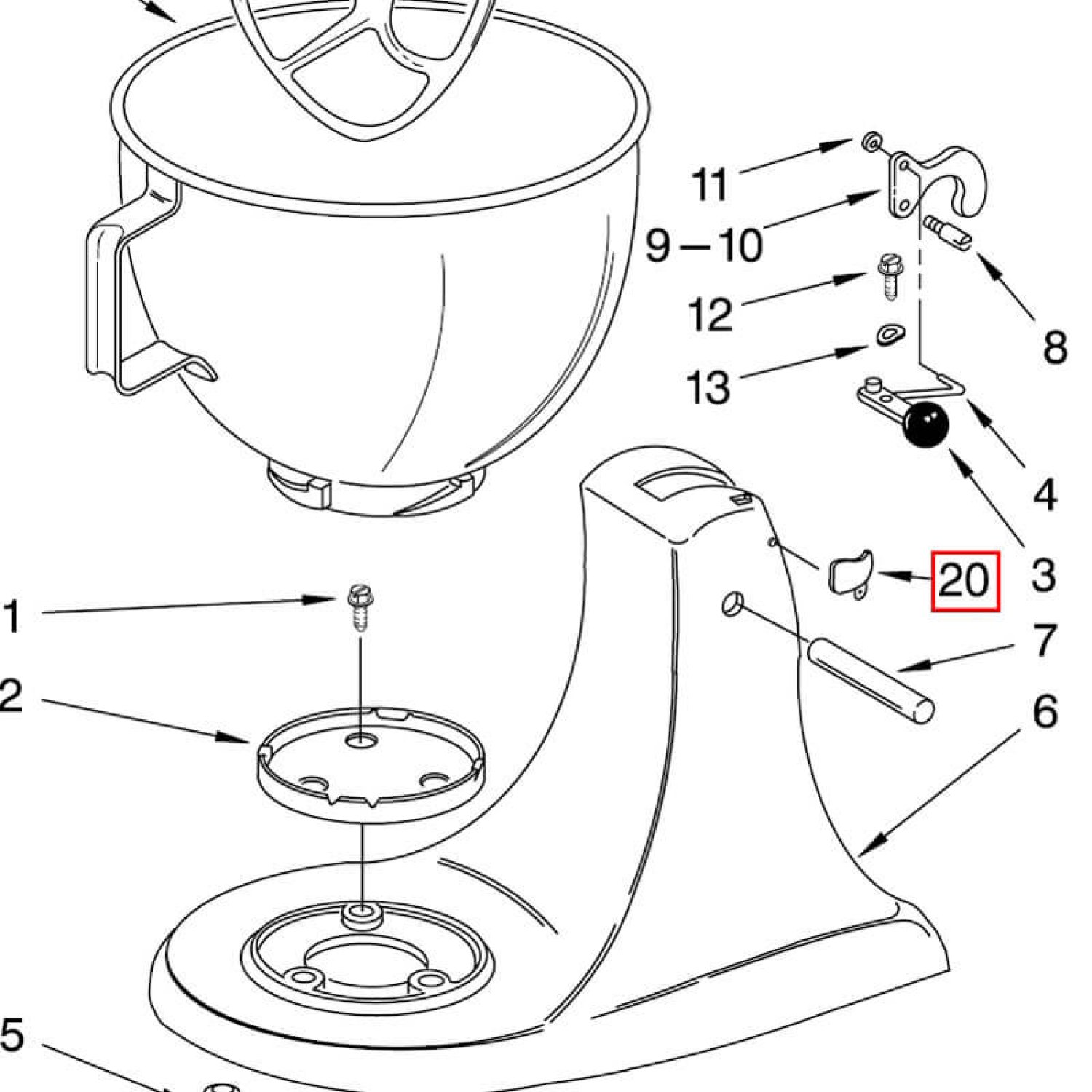

Der schwarze Headlock Nr. 20 sitzt unmittelbar im Bereich des Scharniers zwischen Sockel und Motorkopf entsprechender KitchenAid-Klappkopfmaschinen.
Seine Aufgabe ist sehr speziell – und deshalb wird dieses kleine Kunststoffteil leicht missverstanden.
Der Headlock sorgt zusammen mit der Verriegelungsmechanik dafür, dass sich der Motorkopf in seiner hochgeklappten Stellung arretieren lässt.
Er hält also nicht den Motorkopf während des Rührens unten. Dafür ist die eigentliche Arretier- und Verriegelungsmechanik zuständig.
Der Headlock ist vielmehr das Gegenstück, an dem die Verriegelung bei hochgeklapptem Motorkopf einrastet.
Headlock, Arretierhebel und Scharnierbolzen – drei Bauteile mit unterschiedlichen Aufgaben
In diesem Bereich der KitchenAid liegen mehrere Teile sehr dicht beieinander. Ihre Funktionen sollte man auseinanderhalten.
Headlock Nr. 20
Der hier angebotene Headlock ermöglicht die Arretierung des hochgeklappten Motorkopfes.
Arretierhebel und Verriegelungsmechanik
Über den seitlichen Arretierhebel wird die Verriegelung betätigt.
Bei älteren Ausführungen kann der KitchenAid Arretierhebel Nr. 3 einzeln ersetzt werden.
Bei entsprechend neueren Ausführungen wird der komplette Arretierhebel-/Verriegelungshebel-Einbausatz benötigt.
Scharnierbolzen Nr. 7
Der KitchenAid Scharnierbolzen Nr. 7 bildet dagegen die eigentliche Drehachse, um die der Motorkopf hoch- und heruntergeklappt wird.
Woran erkennt man einen defekten Headlock?
Ein beschädigter oder fehlender Headlock kann sich beispielsweise dadurch bemerkbar machen, dass:
- sich der Motorkopf zwar hochklappen lässt, aber nicht mehr zuverlässig arretiert,
- der Verriegelungshebel grundsätzlich funktioniert, in hochgeklappter Stellung aber keinen sicheren Halt findet,
- der Headlock sichtbar gebrochen oder teilweise ausgebrochen ist,
- das Kunststoffteil vollständig fehlt,
- oder der Headlock bei einer früheren Reparatur beschädigt wurde.
Gerade wenn die eigentliche Verriegelungsmechanik noch funktioniert, sollte bei Problemen mit der Arretierung des hochgeklappten Motorkopfes dieses kleine Kunststoffteil kontrolliert werden.
Die Reparaturanleitung zeigt den Headlock – erklärt den Austausch aber kaum
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Headlock im Bereich der Reparaturen am Sockel beschrieben.
Beim eigentlichen Austausch hält sich die originale Serviceunterlage allerdings ausgesprochen kurz.
Hier hilft uns die praktische Erfahrung einer unserer Partnerwerkstätten weiter.
Montagehinweise aus unserer Partnerwerkstatt
Der Headlock ist am Sockel vernietet.
Zum Austausch geht unsere Partnerwerkstatt folgendermaßen vor:
1. Alten Kunststoff-Headlock entfernen
Zunächst wird das alte Kunststoffteil abgezogen beziehungsweise abgebrochen, sofern es nicht ohnehin bereits fehlt.
2. Alte Niete entfernen
Anschließend muss die vorhandene Niete entfernt werden.
Nach Werkstatterfahrung kann sie beispielsweise mit Schraubenzieher und Hammer herausgeschlagen oder alternativ ausgebohrt werden.
3. Neuen Headlock einsetzen
Der neue Headlock-Holder wird an der vorgesehenen Position angesetzt.
Die beiden Kunststoffnasen werden in die entsprechenden Löcher des Sockels gedrückt.
Damit sitzt das Kunststoffteil bereits in seiner korrekten Position.
4. Neue Blindniete einsetzen
Zum Befestigen wird eine neue Blindniete benötigt.
Diese wird in eine Nietzange eingesetzt. Anschließend wird die Nietzange am dafür vorgesehenen Loch des Headlock-Holders angesetzt.
Die Zange wird zwei- bis dreimal zusammengedrückt, bis der Schaft der Blindniete abbricht.
Damit ist der neue Headlock wieder fest am Sockel befestigt.
Die passende Blindniete liefern wir gleich mit
Sie müssen die benötigte Niete nicht zusätzlich suchen.
Wir kaufen eine passende Blindniete zu und legen sie jedem von uns gelieferten Headlock bei.
Zum Lieferumfang gehört deshalb:
- schwarzer KitchenAid Headlock
- passende Blindniete zur Befestigung
Eine handelsübliche Blindnietzange wird für die Montage benötigt.
Schwarz oder weiß – welche Farbe brauche ich?
KitchenAid verwendet bei diesem Bauteil zwei Farben.
Die Zuordnung ist erfreulich einfach:
Alle Gehäusefarben außer Weiß verwenden den schwarzen Headlock.
Das gilt beispielsweise für farbige, metallische und schwarze KitchenAid-Gehäuse.
Bei weißen KitchenAid-Gehäusen wird dagegen der weiße Headlock verwendet.
Hier finden Sie den KitchenAid Headlock Nr. 20 in Weiß für Classic, UltraPower und Artisan.
Damit sollte die Auswahl nicht nach der Farbe des alten, möglicherweise vergilbten Kunststoffteils erfolgen, sondern nach der Gehäusefarbe der Maschine:
- weißes Gehäuse → weißer Headlock
- alle anderen Gehäusefarben → schwarzer Headlock
Nicht vorschnell den Arretierhebel ersetzen
Wenn der Motorkopf in hochgeklappter Stellung nicht mehr hält, liegt der Verdacht schnell beim Arretierhebel.
Das muss aber nicht die Ursache sein.
Ist der Headlock Nr. 20 gebrochen oder fehlt er, hat selbst eine vollkommen intakte Verriegelung kein korrektes Gegenstück mehr, an dem sie einrasten kann.
Deshalb sollte bei diesem Fehlerbild geprüft werden:
- Headlock Nr. 20 vorhanden und unbeschädigt?
- Arretierhebel mechanisch in Ordnung?
- Verbindungs- und Verriegelungsmechanik intakt?
- Motorkopf und Scharnier korrekt ausgerichtet?
Wenn der Motorkopf dagegen wackelt
Ein wackelnder oder seitlich spielender Motorkopf ist ein anderes Fehlerbild.
Dann sollten vor allem die Scharnierbauteile kontrolliert werden:
der KitchenAid Scharnierbolzen Nr. 7
und die dazugehörige KitchenAid Madenschraube Nr. 51.
Damit lassen sich zwei häufig verwechselte Probleme sauber unterscheiden:
Motorkopf lässt sich oben nicht mehr arretieren → Headlock und Verriegelung prüfen.
Motorkopf hat Spiel oder Scharnierbolzen wandert → Scharnierbolzen Nr. 7 und Madenschraube Nr. 51 prüfen.
Für entsprechende KitchenAid-Klappkopfmaschinen
Der Headlock wird bei entsprechenden KitchenAid-Modellen mit kippbarem Motorkopf eingesetzt, darunter insbesondere Maschinen der Baureihen:
- Classic
- UltraPower
- Artisan
Da KitchenAid im Laufe der Jahre verschiedene Verriegelungskonstruktionen verwendet hat, sollte vor der Bestellung kontrolliert werden, ob der vorhandene Headlock der hier angebotenen Ausführung entspricht.
Die wichtigsten Merkmale
- KitchenAid Headlock Nr. 20
- schwarze Ausführung
- für alle Gehäusefarben außer Weiß
- weißer Headlock separat erhältlich
- Kunststoff-Gegenstück zur Verriegelung des hochgeklappten Motorkopfes
- sitzt im Bereich des Klappgelenks am Sockel
- Befestigung mit Blindniete
- passende Blindniete wird von uns mitgeliefert
- Austauschhinweise aus der Praxis einer unserer Partnerwerkstätten
- nicht mit Scharnierbolzen oder Arretierhebel verwechseln
Unser Rat
Bleibt der Motorkopf Ihrer KitchenAid nicht mehr in seiner hochgeklappten Stellung arretiert, schauen Sie zuerst in den Scharnierbereich.
Ist der Headlock gebrochen oder fehlt er vollständig, kann dieses kleine Kunststoffteil bereits die Ursache sein.
Für den Austausch müssen Sie nicht improvisieren: Die passende Blindniete liefern wir mit.
Und auch bei der Farbauswahl ist die Regel einfach:
Weiße KitchenAid → weißer Headlock.
Alle anderen KitchenAid-Gehäusefarben → schwarzer Headlock.
So wird aus einem zunächst schwer einzuordnenden Problem wieder eine überschaubare mechanische Reparatur.
