KitchenAid Steuerplatine Nr. 39 – Speed Phase Control Board
-
- 39,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-W10217542-W10538289-18561 Lieferzeit 1 bis 3 Tage
-
KitchenAid Steuerplatine Nr. 39 – der elektronische Teil der Geschwindigkeitsregelung
Die KitchenAid Steuerplatine Nr. 39 – Speed Phase Control Board gehört zu den zentralen Bauteilen der klassischen KitchenAid-Geschwindigkeitsregelung.
Während Geschwindigkeitshebel, Schubstange, Feder, Kontrollplatte und Fliehkraftregler den mechanisch-elektromechanischen Teil der Regelung bilden, übernimmt diese kleine Baugruppe die elektronische Steuerung der Motorleistung.
In der Steuerplatine arbeitet unter anderem ein Triac. Vereinfacht gesagt ist dies ein elektronischer Leistungsschalter für Wechselstrom.
Die Steuerplatine bestimmt damit, wie viel elektrische Leistung der Motor entsprechend dem momentanen Zustand der Geschwindigkeitsregelung erhält.
Die gesamte KitchenAid-Geschwindigkeitsregelung im Zusammenhang
Um die Aufgabe der Steuerplatine Nr. 39 richtig zu verstehen, lohnt sich der Blick auf den gesamten Regelkreis:
Geschwindigkeitshebel Nr. 3 → Schubstange Nr. 5 → Feder der Geschwindigkeitsregelung → Kontrollplatte Nr. 36 ↔ Fliehkraftregler Nr. 35 → Steuerplatine Nr. 39 → Motor
Der Motor treibt wiederum den Fliehkraftregler an.
Damit entsteht ein Regelkreis, der laufend darauf reagiert, ob die tatsächliche Motordrehzahl zur eingestellten Geschwindigkeitsstufe passt.
Das ist wesentlich mehr als eine einfache Umschaltung verschiedener Motorleistungen.
Was macht die Steuerplatine Nr. 39 genau?
Die KitchenAid Kontrollplatte Nr. 36 – Speed Control Plate besitzt elektrische Kontakte, deren Zustand sich abhängig von Geschwindigkeitswahl und Fliehkraftregler verändert.
Die Steuerplatine Nr. 39 reagiert auf diese Kontaktzustände und regelt über ihren elektronischen Leistungsteil die Versorgung des Motors.
Vereinfacht:
Die Kontrollplatte und der Fliehkraftregler bestimmen den Regelbedarf – die Steuerplatine setzt ihn elektrisch am Motor um.
Dadurch kann die KitchenAid beispielsweise unter zunehmender Belastung zusätzliche Motorleistung bereitstellen und bei zu hoher Drehzahl wieder zurückregeln.
Typisches Fehlerbild: alle Geschwindigkeiten laufen nahezu gleich schnell
Hier ist die Erfahrung unserer Partnerwerkstätten besonders wertvoll.
Ein sehr charakteristisches Fehlerbild einer defekten Steuerplatine Nr. 39 ist:
Die KitchenAid läuft auf nahezu allen Geschwindigkeitsstellungen gleich oder zumindest viel zu ähnlich schnell.
Besonders auffällig ist es, wenn die Maschine bereits auf STIR beziehungsweise Stufe 1 ungewöhnlich schnell läuft und sich die Drehzahl beim Weiterschalten nur wenig verändert.
Bei diesem Fehlerbild gehört die Steuerplatine Nr. 39 nach Erfahrung unserer Partnerwerkstätten zu den ersten Bauteilen, die geprüft werden sollten.
Weitere Fehlerbilder aus der Werkstattpraxis
Eine defekte Steuerplatine kann sich auch dadurch bemerkbar machen, dass:
- die Maschine viel zu schnell läuft,
- die Geschwindigkeitsregelung kaum noch auf den Hebel reagiert,
- einzelne Geschwindigkeiten nicht mehr korrekt umgesetzt werden,
- die Maschine unerwartet aussetzt,
- oder die Maschine überhaupt nicht mehr startet.
Natürlich kann ein ähnliches Fehlerbild auch durch andere Teile der Regelung verursacht werden.
Deshalb lohnt sich eine möglichst genaue Diagnose vor dem Austausch.
Wichtig: Nicht mit der Kontrollplatte Nr. 36 verwechseln
Die KitchenAid Kontrollplatte Nr. 36 und die hier angebotene Steuerplatine Nr. 39 erfüllen unterschiedliche Aufgaben.
Die Kontrollplatte Nr. 36 ist eine elektromechanische Kontakt- und Einstelleinheit.
Die Steuerplatine Nr. 39 ist dagegen der elektronische Leistungsteil der Regelung.
Beide arbeiten unmittelbar miteinander zusammen.
Zwei typische Fehlerbilder unterscheiden
Aus der Erfahrung unserer Partnerwerkstätten ergibt sich eine hilfreiche erste Orientierung.
Nur noch zwei oder drei deutlich unterschiedliche Geschwindigkeiten
Wenn mehrere Hebelstellungen praktisch dieselbe Drehzahl ergeben, einzelne Stufen scheinbar fehlen oder nur noch zwei beziehungsweise drei klar unterscheidbare Geschwindigkeiten vorhanden sind, sollte besonders die Kontrollplatte Nr. 36 beziehungsweise deren Einstellung geprüft werden.
Fast alle Geschwindigkeiten gleich oder bereits Stufe 1 viel zu schnell
Läuft die Maschine auf nahezu allen Stufen ähnlich schnell oder schon auf STIR beziehungsweise Stufe 1 deutlich zu schnell, rückt die Steuerplatine Nr. 39 stärker in den Verdacht.
Diese Unterscheidung ersetzt keine vollständige Diagnose, hilft aber sehr dabei, nicht wahllos Ersatzteile zu tauschen.
Welche Rolle spielt der Fliehkraftregler Nr. 35?
Der KitchenAid Fliehkraftregler Nr. 35 – Governor sitzt auf der Motorwelle.
Mit zunehmender Drehzahl bewegen sich seine Fliehgewichte nach außen.
Dadurch wirkt der Fliehkraftregler auf die Kontrollplatte Nr. 36 und verändert deren Kontaktzustände.
Das ist die mechanische Rückmeldung der tatsächlichen Motordrehzahl.
Ein mechanisch beschädigter oder schwergängiger Fliehkraftregler kann deshalb ebenfalls zu Problemen innerhalb der Geschwindigkeitsregelung führen.
Warum kann die Steuerplatine Nr. 39 beschädigt werden?
Hier kommt ein besonders wichtiger Hinweis aus der praktischen Arbeit unserer Partnerwerkstätten.
Zwischen Fliehkraftregler und Steuerplatine befindet sich nur ein sehr geringer Abstand – nach Werkstatterfahrung ungefähr 1 mm.
Im Betrieb verändert der Fliehkraftregler abhängig von der Drehzahl seine Form beziehungsweise Ausdehnung.
Kommt er der Steuerplatine dabei zu nahe und berührt sie, kann es zu einem Kurzschluss kommen.
Nach Erfahrung unserer Partnerwerkstätten ist dies eine wichtige Ursache für den Ausfall dieser Platine.
Wichtiger Werkstatttipp vor dem Einbau einer neuen Steuerplatine
Unsere Partnerwerkstätten gehen deshalb bei der Montage einer neuen Steuerplatine sehr pragmatisch vor:
Die neue Platine wird vor dem endgültigen Einbau vorsichtig etwas vom Fliehkraftregler weggebogen.
Dadurch wird der Abstand zwischen beiden Bauteilen etwas vergrößert.
Es geht dabei nicht darum, die Platine stark zu verbiegen.
Schon eine kleine Korrektur kann dafür sorgen, dass der Fliehkraftregler bei seiner Bewegung ausreichend Abstand zur Platine behält.
Dieser Hinweis stammt aus praktischer Werkstatterfahrung und ist gerade deshalb so wertvoll, weil er über den bloßen Austausch des defekten Teils hinausgeht:
Die mögliche Ursache für den ursprünglichen Defekt wird gleich mit berücksichtigt.
Vor dem Abziehen der Kabel unbedingt ein Foto machen
Ein zweiter sehr wichtiger Praxistipp unserer Partnerwerkstätten:
Fotografieren Sie vor dem Ausbau der alten Steuerplatine die komplette Verkabelung.
Am besten so, dass eindeutig erkennbar ist, welcher Anschluss an welcher Position sitzt.
Der Grund ist wichtig:
Die Kabelfarben können je nach Modell, Baujahr und Ausführung unterschiedlich sein.
Deshalb darf man sich beim späteren Anschluss nicht allein auf Kabelfarben verlassen.
Entscheidend ist die Position des jeweiligen Anschlusses.
Falsch angeschlossene Steuerplatine kann sofort wieder zerstört werden
Hier sollte ausgesprochen sorgfältig gearbeitet werden.
Wird ein Kabel beim Einbau falsch angeschlossen, kann bereits beim ersten Einschalten ein Kurzschluss entstehen.
Die neue Steuerplatine kann dadurch unmittelbar wieder beschädigt werden.
Deshalb:
Vorher fotografieren – Anschlusspositionen dokumentieren – erst danach die Kabel abziehen.
Gerade bei einer Jahrzehnte alten KitchenAid sollte man nicht davon ausgehen, dass die Kabelfarben exakt einer Abbildung oder einer anderen Maschine entsprechen.
Der Triac – elektronischer Leistungsschalter der Steuerplatine
Der Begriff „Triac“ begegnet einem auch in der KitchenAid Reparatur- und Serviceanleitung.
Ein Triac ist ein elektronischer Leistungsschalter, der Wechselstrom steuern kann.
Innerhalb der Speed-Phase-Control-Schaltung sorgt er dafür, dass der Motor je nach Zustand der Regelung mehr oder weniger elektrische Leistung erhält.
Er arbeitet dabei nicht allein, sondern als Teil des Gesamtsystems aus:
- Kontrollplatte Nr. 36,
- Fliehkraftregler Nr. 35,
- Steuerplatine Nr. 39
- und Motor.
Die Steuerplatine ist deshalb kein einfacher „Ein/Aus-Schalter“, sondern ein wesentlicher Teil der elektronischen Drehzahlregelung.
Auch Hebel, Schubstange und Feder gehören zur Diagnose
Bevor die Steuerplatine verurteilt wird, sollte außerdem geprüft werden, ob die mechanische Geschwindigkeitswahl korrekt funktioniert.
Der KitchenAid Geschwindigkeitshebel Nr. 3 bewegt die Schubstange Nr. 5 – Speed Link & Cam.
Über die Feder der Geschwindigkeitsregelung wird diese Mechanik mit der Kontrollplatte Nr. 36 verbunden.
Ist bereits dort etwas ausgehängt oder beschädigt, kann die Geschwindigkeitsregelung ebenfalls falsch reagieren.
Nach Austausch der Steuerplatine die Regelung prüfen
Die Steuerplatine Nr. 39 selbst besitzt nicht die Einstellschrauben für die einzelnen Geschwindigkeiten.
Die eigentliche Justierung erfolgt an der Kontrollplatte Nr. 36.
Nach Arbeiten an der Steuerung sollte deshalb geprüft werden, ob die Maschine wieder sauber durch ihre Geschwindigkeitsstufen läuft.
Bei deutschen Geräten sind dies:
1 – 2 – 4 – 6 – 8 – 10
wobei die deutsche Stufe 1 der auf amerikanischen Maschinen mit STIR bezeichneten niedrigsten Rührstufe entspricht.
STIR beziehungsweise Stufe 1 als wichtiger Referenzpunkt
KitchenAid verwendet bei der Einstellung der Kontrollplatte STIR beziehungsweise Stufe 1 als einen wichtigen Referenzwert.
Die Planeteneinheit soll dabei ungefähr 60 Umdrehungen pro Minute erreichen.
Ein weiterer wichtiger Kontrollpunkt ist Stufe 6 mit ungefähr 180 U/min.
Sind nach dem Austausch der Steuerplatine die Geschwindigkeiten weiterhin nicht plausibel, sollte deshalb auch die Einstellung der Kontrollplatte überprüft werden.
Einbau der Steuerplatine – Wärmeableitung beachten
Die Steuerplatine beziehungsweise ihr Leistungsteil wird an der Lagerbrücke befestigt.
Wurde die Phasensteuerung ausgebaut oder ersetzt, ist auch auf die vorgesehene Wärmeübertragung beziehungsweise Wärmeableitung zu achten.
Die entsprechende Kontaktfläche muss fachgerecht montiert werden, damit der elektronische Leistungsteil seine Wärme zuverlässig an die vorgesehene Kühlfläche abgeben kann.
Auch hier gilt: Elektronische Bauteile mögen weder Kurzschluss noch unnötige thermische Belastung.
Unsere deutsche Reparatur- und Serviceanleitung zeigt den Einbau
In unserer 42-seitigen deutschen KitchenAid Reparatur- und Serviceanleitung werden Motor, Steuereinheit und Phasensteuerung ausführlich behandelt.
Dort finden Sie unter anderem:
- Lage und Ausbau der Steuerplatine,
- Befestigung an der Lagerbrücke,
- elektrische Anschlüsse,
- Kontrollplatte Nr. 36,
- Feder,
- Fliehkraftregler
- und anschließend die Einstellung der Geschwindigkeitsregelung.
Gerade bei diesem Ersatzteil empfehlen wir, die Anleitung vor Beginn der Arbeit anzusehen und nicht erst, wenn bereits alle Kabel abgezogen wurden.
Sicherheitshinweis
An der Steuerplatine und den angrenzenden Bauteilen liegt Netzspannung an.
Arbeiten an diesen Komponenten sollten nur durchgeführt werden, wenn die erforderlichen elektrotechnischen Kenntnisse vorhanden sind.
Vor Arbeiten an der Maschine grundsätzlich Netzstecker ziehen.
Einstellungen bei laufender und geöffneter Maschine, wie sie für bestimmte Servicearbeiten erforderlich sein können, gehören in fachkundige Hände.
Rückgabehinweis bei elektronischen Steuerplatinen
Diese Baugruppe kann bereits durch einen einzigen falschen Anschluss dauerhaft beschädigt werden.
Aus diesem Grund können Steuerplatinen, die aus ihrer versiegelten Original-Folienverpackung entnommen wurden, nicht mehr zurückgenommen werden.
Bitte prüfen Sie deshalb vor dem Öffnen der Verpackung sorgfältig:
- Ist tatsächlich Steuerplatine Nr. 39 erforderlich?
- passt das Ersatzteil zur Maschine?
- sind Sie mit Anschluss und Einbau vertraut?
Gerade bei diesem elektronischen Ersatzteil ist eine saubere Diagnose vor dem Öffnen der Verpackung besonders wichtig.
Passend für Klappkopf- und ältere Schüsselhebermaschinen
Die grundlegende Motor- und Geschwindigkeitsregelung dieser KitchenAid-Generation wurde über viele verschiedene Modelle hinweg eingesetzt.
Die Steuerplatine Nr. 39 findet sich bei entsprechenden Maschinen mit:
- Klappkopf der K45-Bauart
- sowie älteren Maschinen mit heb- und senkbarer Schüssel der KPM5-Bauart.
Dazu gehören entsprechende Classic-, UltraPower- und Artisan-Modelle sowie unter anderem K45SS, K5SS, KPM5 und KPM50/5KPM50.
Technische Daten
- Bezeichnung: Speed Phase Control Board
- deutsche Bezeichnung: KitchenAid Steuerplatine / Phasensteuerung

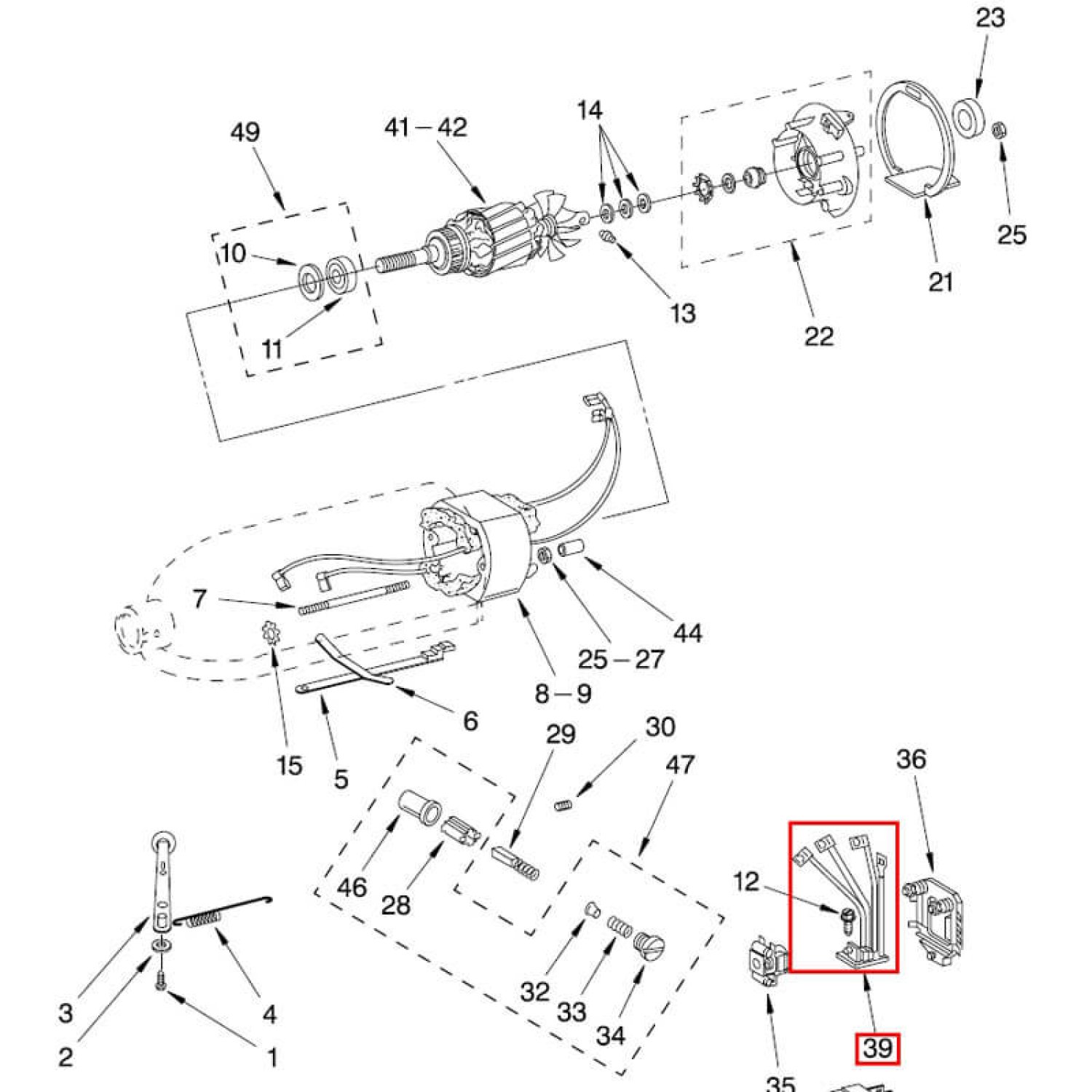

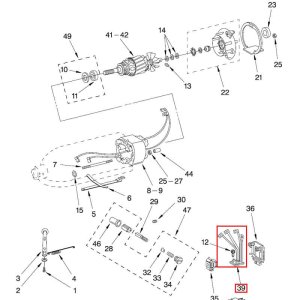

- Position in der Explosionszeichnung: Nr. 39
- Gewicht: ca. 16 g
- Bestandteil der elektronischen Motor- und Geschwindigkeitsregelung
Ersetzt unter anderem folgende Teilenummern
- W10911442
- AP5657231
- W10217542
- W10538289
- 9701269
- 2684963
- 3184417
- 4163707
- 4163712
- 9706596
- PS6012103
Welches Bauteil sollte bei welchem Fehlerbild geprüft werden?
Geschwindigkeitshebel lässt sich mechanisch nicht richtig bewegen
Geschwindigkeitshebel Nr. 3 und Schubstange Nr. 5 prüfen.
Bewegung kommt nicht richtig an der Kontrollplatte an
Schubstange und Feder der Geschwindigkeitsregelung prüfen.
Nur noch zwei oder drei klar unterscheidbare Geschwindigkeiten
Kontrollplatte Nr. 36 und deren Einstellung prüfen.
Drehzahl schwankt oder verhält sich mechanisch unruhig
Auch Fliehkraftregler Nr. 35 prüfen.
Nahezu alle Geschwindigkeiten gleich beziehungsweise bereits Stufe 1 viel zu schnell
Steuerplatine Nr. 39 besonders sorgfältig prüfen.
Maschine startet überhaupt nicht
Steuerplatine Nr. 39 gehört zu den möglichen Ursachen – daneben müssen aber selbstverständlich Stromversorgung, Schalter, Motor und weitere elektrische Komponenten geprüft werden.
Unser Rat
Bei der Steuerplatine Nr. 39 sind zwei Dinge besonders wichtig:
Erstens: richtig diagnostizieren.
Nicht jedes Geschwindigkeitsproblem ist ein Platinenfehler.
Zweitens: den Grund für einen möglichen Platinenausfall mit berücksichtigen.
Wenn der Fliehkraftregler der Platine zu nahe kommt, genügt es nicht unbedingt, einfach nur das beschädigte Board gegen ein neues auszutauschen.
Deshalb stammt aus unserer Werkstattpraxis der wichtige Hinweis:
Abstand zum Fliehkraftregler prüfen und die neue Platine gegebenenfalls vorsichtig etwas von ihm weg positionieren.
Und vor dem ersten Kabel, das abgezogen wird:
Foto machen.
Denn bei dieser Reparatur kann ein einziges falsch gesetztes Kabel die neue Steuerplatine bereits beim ersten Einschalten wieder zerstören.
Damit wird Nr. 39 nicht nur als Ersatzteil beschrieben, sondern als das verstanden, was sie tatsächlich ist:
der elektronische Leistungsteil eines erstaunlich ausgeklügelten KitchenAid-Regelkreises aus Mechanik, Fliehkraftregelung und Elektronik.
Download Reparaturanleitung (42 Seiten)
