KitchenAid Headlock Nr. 20 weiß – Klappkopf-Verriegelung inkl. Blindniete
-
-
14,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 3184262-13921
zur Zeit nicht lieferbar
Nicht lieferbar
-

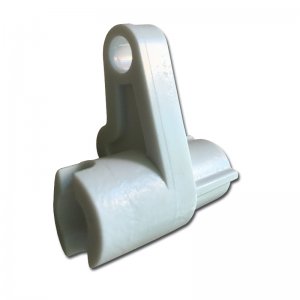

KitchenAid Headlock Nr. 20 weiß – für weiße KitchenAid-Klappkopfmaschinen
Der weiße KitchenAid Headlock Nr. 20 sitzt im Bereich des Scharniers zwischen Sockel und Motorkopf.
Er ist ein kleines Kunststoffteil mit einer sehr konkreten Aufgabe:
Der Headlock bildet das Gegenstück, an dem die Verriegelung des hochgeklappten Motorkopfes einrastet.
Ist dieses Teil gebrochen oder fehlt es vollständig, kann sich der Motorkopf zwar weiterhin hoch- und herunterklappen – in hochgeklappter Stellung lässt er sich dann aber unter Umständen nicht mehr zuverlässig arretieren.
Dieser weiße Headlock ist für weiße KitchenAid-Gehäuse vorgesehen.
Weiß oder schwarz – die Zuordnung ist einfach
KitchenAid verwendet bei diesem Bauteil zwei Farben.
Für die Auswahl gilt:
Weiße KitchenAid-Gehäuse → weißer Headlock
Alle anderen Gehäusefarben → schwarzer Headlock
Für alle nicht weißen Maschinen finden Sie hier den KitchenAid Headlock Nr. 20 in Schwarz.
Gerade bei älteren Maschinen sollte man sich dabei nicht ausschließlich an der heutigen Farbe des ausgebauten Kunststoffteils orientieren. Heller Kunststoff kann sich über Jahrzehnte verfärben oder vergilben.
Die Gehäusefarbe der Maschine ist deshalb die bessere Orientierung.
Der Headlock hält den Motorkopf nicht beim Rühren unten
Die Funktion dieses Bauteils wird leicht missverstanden.
Der Headlock ist nicht dafür verantwortlich, den heruntergeklappten Motorkopf während des Rührens oder Knetens in seiner Arbeitsstellung zu halten.
Diese Aufgabe übernimmt die eigentliche Arretier- und Verriegelungsmechanik.
Der Headlock wird vielmehr benötigt, damit die Verriegelung beim hochgeklappten Motorkopf ein passendes Gegenstück findet.
Fehlt dieses Gegenstück, kann selbst eine ansonsten einwandfrei funktionierende Verriegelungsmechanik oben nicht mehr richtig einrasten.
Woran erkennt man einen defekten Headlock?
Ein beschädigter Headlock kommt insbesondere infrage, wenn:
- sich der Motorkopf problemlos hochklappen lässt,
- er in hochgeklappter Stellung aber nicht mehr zuverlässig arretiert,
- der Arretierhebel grundsätzlich noch funktioniert,
- der weiße Kunststoff-Headlock sichtbar gebrochen ist,
- Teile des Kunststoffs fehlen,
- oder der Headlock vollständig verschwunden ist.
Gerade bei diesem Fehlerbild lohnt sich deshalb zuerst ein Blick direkt in den Scharnierbereich.

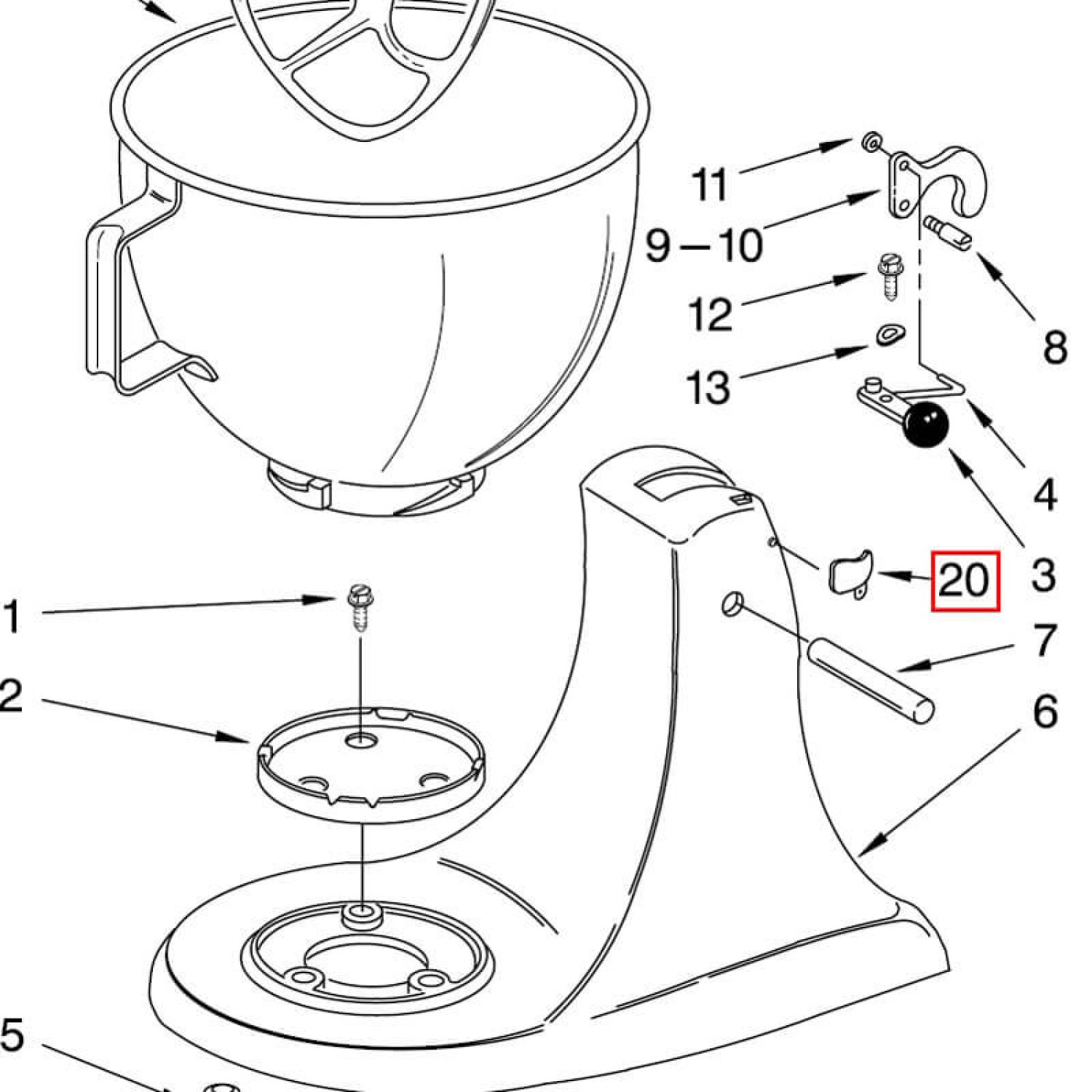

Headlock, Arretierhebel und Scharnierbolzen – nicht miteinander verwechseln
In diesem Bereich sitzen mehrere mechanische Teile sehr dicht nebeneinander.
Ihre Aufgaben sind jedoch unterschiedlich.
Headlock Nr. 20
Der hier angebotene weiße Headlock ist das Gegenstück für die Arretierung des hochgeklappten Motorkopfes.
Arretierhebel und Verriegelungsmechanik
Über den seitlichen Verriegelungshebel wird die Arretierung bedient.
Bei älteren Maschinen kann der KitchenAid Arretierhebel Nr. 3 einzeln ersetzt werden.
Bei entsprechend neueren Maschinen wird der komplette Arretierhebel-/Verriegelungshebel-Einbausatz benötigt.
Scharnierbolzen Nr. 7
Der KitchenAid Scharnierbolzen Nr. 7 bildet dagegen die eigentliche Drehachse des Motorkopfes.
Er wird durch die KitchenAid Madenschraube Nr. 51 gegen seitliches Wandern gesichert.
Damit lassen sich unterschiedliche Fehlerbilder sauber trennen.
Motorkopf bleibt oben nicht arretiert – was sollte geprüft werden?
Wenn der hochgeklappte Motorkopf nicht mehr sicher hält, empfehlen wir folgende Reihenfolge:
- Ist der Headlock Nr. 20 noch vorhanden?
- Ist das Kunststoffteil unbeschädigt?
- Funktioniert der Arretierhebel mechanisch?
- Arbeitet die Verbindungs- und Verriegelungsmechanik korrekt?
- Ist der Motorkopf im Scharnier sauber ausgerichtet?
Ein neuer Arretierhebel hilft nicht, wenn in Wirklichkeit nur der Headlock gebrochen ist.
Umgekehrt löst ein neuer Headlock natürlich keinen Defekt innerhalb der Verriegelungsmechanik.
Die KitchenAid-Reparaturanleitung beschreibt die Funktion – beim Austausch hilft Werkstatterfahrung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Headlock im Bereich der Reparaturen am Sockel gezeigt und seine Funktion beschrieben.
Beim eigentlichen Austausch bleibt die ursprüngliche Serviceunterlage allerdings sehr knapp.
Deshalb haben wir uns die praktische Vorgehensweise von einer unserer Partnerwerkstätten erläutern lassen.
Montagehinweise unserer Partnerwerkstatt
1. Alten Headlock entfernen
Zunächst wird das vorhandene Kunststoffteil abgezogen beziehungsweise abgebrochen.
Ist der alte Headlock bereits vollständig verschwunden, entfällt dieser Schritt natürlich.
2. Alte Niete entfernen
Der Headlock ist am Sockel vernietet.
Die alte Niete muss deshalb zunächst entfernt werden.
Nach Werkstatterfahrung kann sie beispielsweise vorsichtig mit geeignetem Werkzeug herausgeschlagen oder ausgebohrt werden.
3. Neuen Headlock einsetzen
Der neue weiße Headlock wird an der vorgesehenen Position angesetzt.
Die beiden Kunststoffnasen werden in die entsprechenden Öffnungen des Sockels gedrückt.
Damit sitzt das Bauteil bereits an der richtigen Stelle.
4. Headlock mit Blindniete befestigen
Anschließend wird der Headlock mit einer neuen Blindniete befestigt.
Die Niete wird in eine Blindnietzange eingesetzt und durch die Befestigungsöffnung des Headlock-Holders geführt.
Die Nietzange wird anschließend zwei- bis dreimal zusammengedrückt, bis der Schaft der Blindniete abbricht.
Danach sitzt der Headlock wieder fest am Sockel.
Die passende Blindniete liefern wir mit
Sie müssen die richtige Niete nicht selbst suchen.
Wir legen jedem Headlock eine passende Blindniete bei.
Zum Lieferumfang gehören damit:
- weißer KitchenAid Headlock Nr. 20
- passende Blindniete zur Befestigung
Eine Blindnietzange wird für die Montage benötigt und ist nicht Bestandteil des Lieferumfangs.
Wenn der Motorkopf dagegen wackelt
Ein wackelnder oder seitlich spielender Motorkopf ist normalerweise ein anderes Problem.
Dann sollte vor allem der Scharnierbereich geprüft werden:
Die Unterscheidung ist wichtig:
Motorkopf bleibt oben nicht arretiert → Headlock und Verriegelung prüfen.
Motorkopf hat Spiel oder Bolzen wandert → Scharnierbolzen und Madenschraube prüfen.
Für entsprechende KitchenAid-Klappkopfmaschinen
Der weiße Headlock wird bei entsprechenden KitchenAid-Küchenmaschinen mit weißem Gehäuse und kippbarem Motorkopf verwendet, darunter entsprechende Modelle der Baureihen:
- Classic
- UltraPower
- Artisan
Da es über die lange Produktionszeit verschiedene Verriegelungsausführungen gab, sollte vor der Bestellung die vorhandene Konstruktion kontrolliert werden.
Warum dieses kleine Teil so wichtig ist
Der Headlock ist ein gutes Beispiel dafür, wie leicht ein kleines Kunststoffteil als Ursache übersehen werden kann.
Der Motorkopf lässt sich weiterhin bewegen. Der Arretierhebel sieht äußerlich völlig normal aus. Und trotzdem funktioniert die Verriegelung oben nicht mehr.
Dann kann ein gebrochener oder fehlender Headlock Nr. 20 bereits die gesamte Erklärung sein.
Statt größere Baugruppen auf Verdacht zu ersetzen, lohnt sich deshalb die genaue Kontrolle dieses kleinen Bauteils.
Die wichtigsten Merkmale
- KitchenAid Headlock Nr. 20
- weiße Ausführung
- für weiße KitchenAid-Gehäuse
- Gegenstück für die Arretierung des hochgeklappten Motorkopfes
- für entsprechende Classic-, UltraPower- und Artisan-Klappkopfmaschinen
- Befestigung am Sockel mit Blindniete
- passende Blindniete wird mitgeliefert
- Montagehinweise aus der Praxis unserer Partnerwerkstatt
- schwarzer Headlock für alle anderen Gehäusefarben ebenfalls erhältlich
Unser Rat
Wenn eine weiße KitchenAid den hochgeklappten Motorkopf nicht mehr zuverlässig hält, prüfen Sie zuerst den Headlock Nr. 20.
Ist er gebrochen oder fehlt er, kann genau dieses kleine Kunststoffteil die Ursache sein.
Für die Reparatur erhalten Sie von uns nicht nur den neuen weißen Headlock, sondern auch gleich die passende Blindniete zur Befestigung.
Und bei der Farbauswahl gilt ganz einfach:
Weißes Gehäuse → weißer Headlock.
Alle anderen Gehäusefarben → schwarzer Headlock.
