KitchenAid Scharnierbolzen Nr. 7 für Klappkopf – Classic, UltraPower und Artisan
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-WP16910-12261 Lieferzeit 1 bis 3 Tage
-

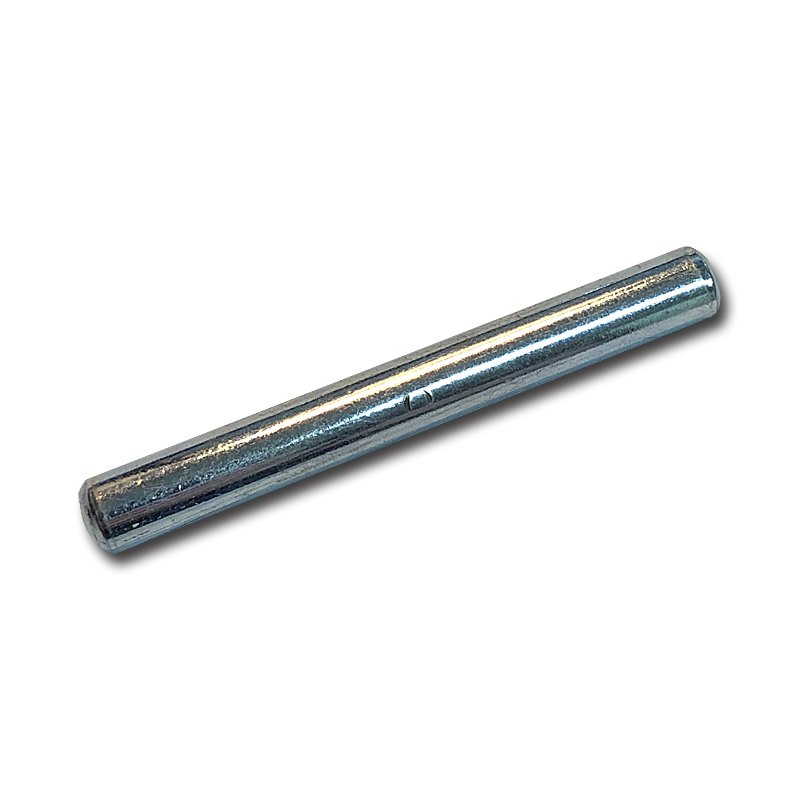

KitchenAid Scharnierbolzen Nr. 7 – Drehachse des kippbaren Motorkopfes
Dieser Bolzen ist ein kleines, aber wesentliches Bauteil der klassischen KitchenAid-Küchenmaschinen mit kippbarem Motorkopf.

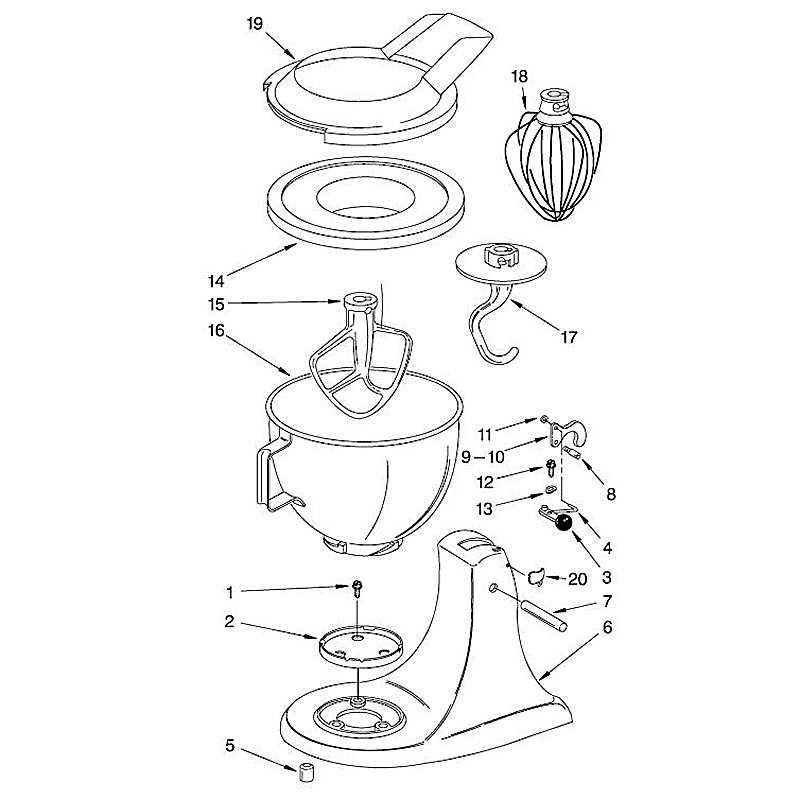

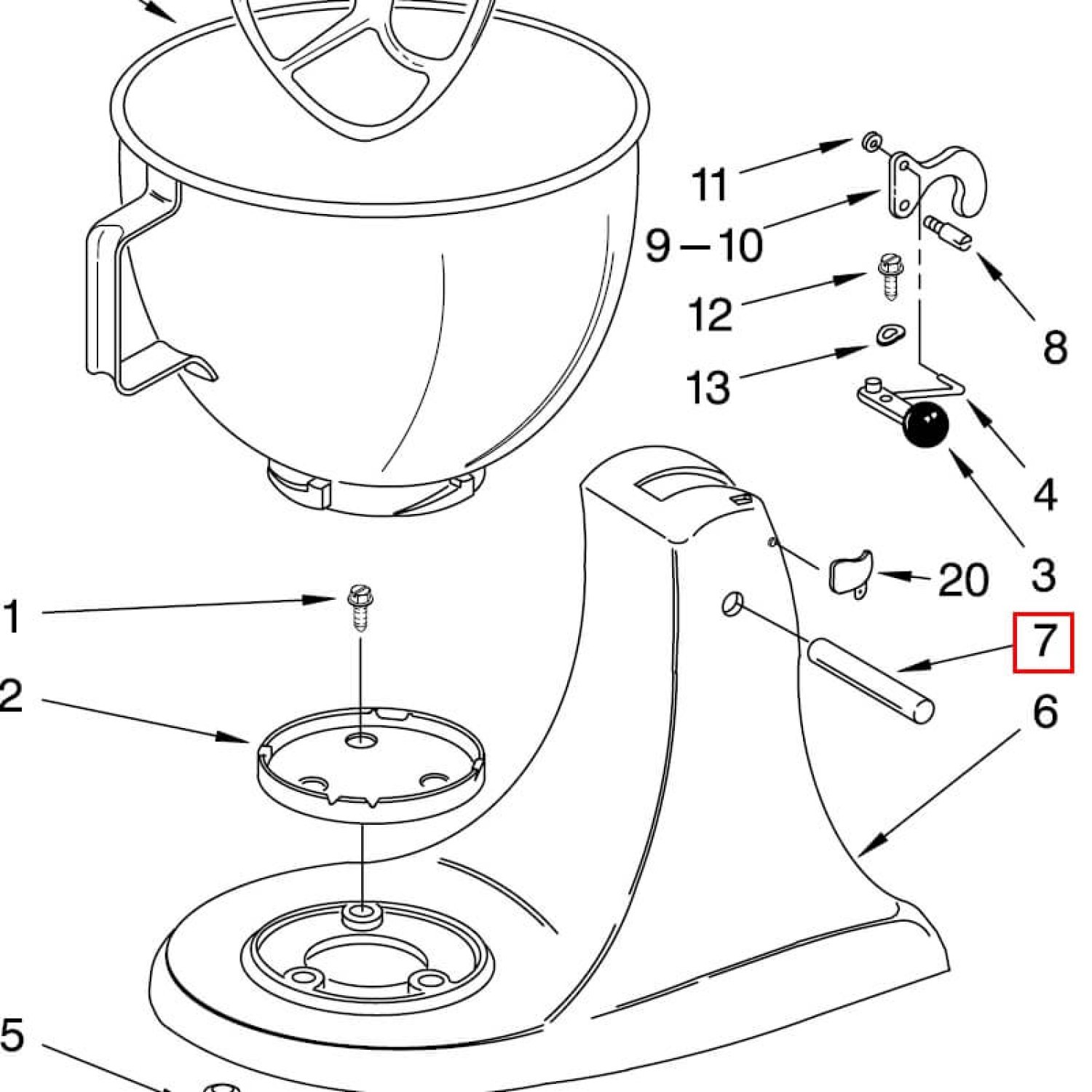

Auf der Explosionszeichnung wird er als Position Nr. 7 geführt.
Der Scharnierbolzen verbindet Sockel und Motorgehäuse miteinander und bildet die Achse, um die der komplette Motorkopf hoch- und heruntergeklappt wird.
Er gehört damit zu einem Mechanismus, der bei praktisch jeder Benutzung der KitchenAid bewegt wird.
Der Bolzen wird von der Madenschraube Nr. 51 gehalten
Für die richtige Funktion sind zwei Teile gemeinsam entscheidend:
- der hier angebotene Scharnierbolzen Nr. 7
- die von unten eingeschraubte Madenschraube Nr. 51
Die Madenschraube fixiert den quer durch das Scharnier laufenden Bolzen und verhindert, dass er sich seitlich aus der Maschine herausarbeitet.
Die KitchenAid Madenschraube Nr. 51 für Artisan, Classic und UltraPower führen wir ebenfalls als einzelnes Ersatzteil.
Diese beiden Teile sollte man bei Problemen mit dem Klappkopf deshalb immer gemeinsam betrachten.
Scharnierbolzen wandert seitlich heraus – was ist die Ursache?
Das ist bei älteren KitchenAid-Maschinen ein bekanntes Fehlerbild:
Auf einer Seite des Sockels wird der Bolzen plötzlich sichtbar oder steht zunehmend weiter heraus.
Das bedeutet nicht automatisch, dass Sie einen neuen Bolzen benötigen.
Prüfen Sie zunächst die Madenschraube Nr. 51.
Mögliche Ursachen sind:
- die Madenschraube hat sich gelockert
- die Madenschraube fehlt
- die Madenschraube ist beschädigt
- der Bolzen wurde nach einer früheren Reparatur nicht richtig mittig eingesetzt
- der Bolzen selbst ist beschädigt oder eingelaufen
Gerade wenn der Bolzen noch vollkommen gerade und seine Oberfläche unbeschädigt ist, kann es genügen, ihn wieder korrekt auszurichten und mit der Madenschraube zu sichern.
Fall 1: Bolzen in Ordnung – Madenschraube nur locker
Das ist der einfachste Fall.
Der Bolzen wird wieder so ausgerichtet, dass er auf beiden Seiten der Scharnierverbindung ungefähr gleich weit sitzt.
Anschließend wird die Madenschraube von unten wieder festgezogen.
Dann ist kein neuer Bolzen erforderlich.
Fall 2: Madenschraube fehlt oder ist beschädigt
Dann sollte nicht der Bolzen auf Verdacht ersetzt werden.
Hier benötigen Sie gegebenenfalls nur die KitchenAid Madenschraube Nr. 51.
Gerade bei einer alten Maschine lohnt es sich deshalb, zuerst unter den Sockel zu schauen, bevor Ersatzteile bestellt werden.
Fall 3: Der Scharnierbolzen ist beschädigt
Ein neuer Bolzen Nr. 7 ist sinnvoll, wenn der vorhandene Bolzen beispielsweise:
- verbogen ist
- deutliche Riefen besitzt
- stark eingelaufen ist
- an der Kontaktstelle zur Madenschraube beschädigt wurde
- beim Ausbau beschädigt worden ist
In diesem Fall sollte der Bolzen ersetzt werden.
Ein häufiger Fehler beim Ausbau
Bevor der Scharnierbolzen ausgetrieben wird, muss unbedingt zuerst die Madenschraube Nr. 51 gelöst werden.
Wird der Bolzen mit Hammer und Durchschlag herausgetrieben, während die Madenschraube noch gegen ihn drückt, kann seine Oberfläche beschädigt werden.
Genau dadurch können Riefen und Aufreibungen entstehen, die einen zuvor noch brauchbaren Bolzen anschließend tatsächlich unbrauchbar machen.
Deshalb:
Erst Madenschraube lösen – dann Scharnierbolzen austreiben.
Bolzen und Madenschraube bei einer Reparatur gemeinsam kontrollieren
Wenn die Maschine ohnehin zerlegt wird, empfehlen wir, beide Bauteile zu prüfen.
Scharnierbolzen Nr. 7 prüfen
- gerade?
- Oberfläche glatt?
- keine tiefen Riefen?
- nicht stark eingelaufen?
- sitzt sauber in den Bohrungen?
Madenschraube Nr. 51 prüfen
- vorhanden?
- Gewinde unbeschädigt?
- lässt sie sich sauber festziehen?
- kann sie den Bolzen zuverlässig sichern?
So lässt sich wesentlich besser entscheiden, welches Teil tatsächlich ersetzt werden muss.
Wenn der Motorkopf wackelt
Ein ungewöhnlich starkes Spiel zwischen Motorkopf und Sockel kann ebenfalls Anlass zur Kontrolle dieser Verbindung sein.
Dabei sollte man allerdings nicht davon ausgehen, dass ein neuer Bolzen jedes Spiel beseitigt.
Zu prüfen sind:
- Scharnierbolzen Nr. 7
- Madenschraube Nr. 51
- korrekter Sitz des Bolzens
- Bohrungen und Scharnieraufnahme des Sockels
- entsprechende Aufnahme am Motorgehäuse
Sind die Aufnahmebohrungen selbst stark ausgeschlagen, kann ein neuer Bolzen diesen Verschleiß nicht rückgängig machen.
Montage des Scharnierbolzens
Beim Zusammenbau werden Sockel und Motorkopf so ausgerichtet, dass die Scharnierbohrungen miteinander fluchten.
Der Bolzen wird anschließend durch die Verbindung geführt und so positioniert, dass er auf beiden Seiten ungefähr gleich weit sitzt.
Erst danach wird die Madenschraube Nr. 51 von unten festgezogen.
Sie verhindert anschließend das seitliche Wandern des Bolzens.
Für KitchenAid-Klappkopfmaschinen
Der Scharnierbolzen Nr. 7 gehört zu entsprechenden KitchenAid-Küchenmaschinen mit kippbarem Motorkopf, darunter zahlreiche Modelle der Baureihen:
- Classic
- UltraPower
- Artisan
sowie weitere entsprechende Maschinen der klassischen K45-Bauform.
Nicht vorgesehen ist dieser Bolzen für die großen KitchenAid-Schüsselhebermaschinen.
Ausbau und Montage in unserer Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Ausbau des Scharnierbolzens bereits bei der Demontage gezeigt.
Im Abschnitt „Reparaturen am Sockel“ auf Seite 21 wird anschließend ausdrücklich die Prüfung und Montage behandelt.
Dort wird auch darauf hingewiesen, dass die Madenschraube zunächst soweit gelöst werden muss, dass sie den Scharnierbolzen freigibt.
Welches Ersatzteil benötigen Sie?
Bolzen nur herausgewandert, ansonsten unbeschädigt
Zuerst die Madenschraube Nr. 51 prüfen.
Oft genügt korrektes Zentrieren und erneutes Festziehen.
Madenschraube fehlt oder ist beschädigt
Dann benötigen Sie die KitchenAid Madenschraube Nr. 51.
Bolzen verbogen, eingelaufen oder beschädigt
Dann benötigen Sie diesen Scharnierbolzen Nr. 7.
Bolzen und Madenschraube beschädigt
Dann sollten beide Teile gemeinsam ersetzt werden.
Unser Rat
Gerade bei diesem Ersatzteil gilt besonders:
Nicht einfach den sichtbaren Bolzen ersetzen, sondern zuerst herausfinden, warum er sich bewegt hat.
Sehr häufig liegt die Ursache bei der Sicherung durch die Madenschraube Nr. 51.
Damit ergibt sich eine einfache und sinnvolle Fehlersuche:
Bolzen kontrollieren – Madenschraube kontrollieren – erst danach entscheiden, was tatsächlich ersetzt werden muss.
So wird aus einem vermeintlich größeren Problem häufig eine sehr kleine und unkomplizierte Reparatur.
