KitchenAid Arretierhebel-Einbausatz Nr. 9 – komplette Verriegelungsmechanik
Dieser Einbausatz gehört zur Verriegelung des hochklappbaren Motorkopfes beziehungsweise Rührwerks der klassischen KitchenAid-Küchenmaschinen mit kippbarem Kopf.
Mit dem außen sichtbaren Verriegelungshebel wird der Motorkopf in seiner Arbeitsposition arretiert beziehungsweise zum Hochklappen wieder entriegelt.
Was von außen wie ein einfacher Hebel aussieht, besteht im Inneren jedoch aus mehreren miteinander arbeitenden Bauteilen.
Bei diesem Ersatzteil handelt es sich deshalb nicht nur um den sichtbaren Arretierhebel, sondern um den kompletten fest vernieteten Einbausatz der Verriegelungsmechanik.
Früher waren die einzelnen Teile separat erhältlich
Bei den früheren KitchenAid-K45-Modellen wurden die Bestandteile dieser Verriegelung noch einzeln als Ersatzteile angeboten.

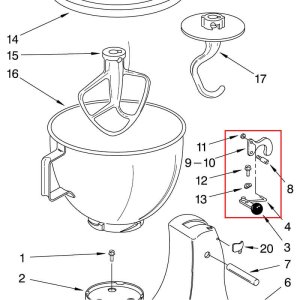

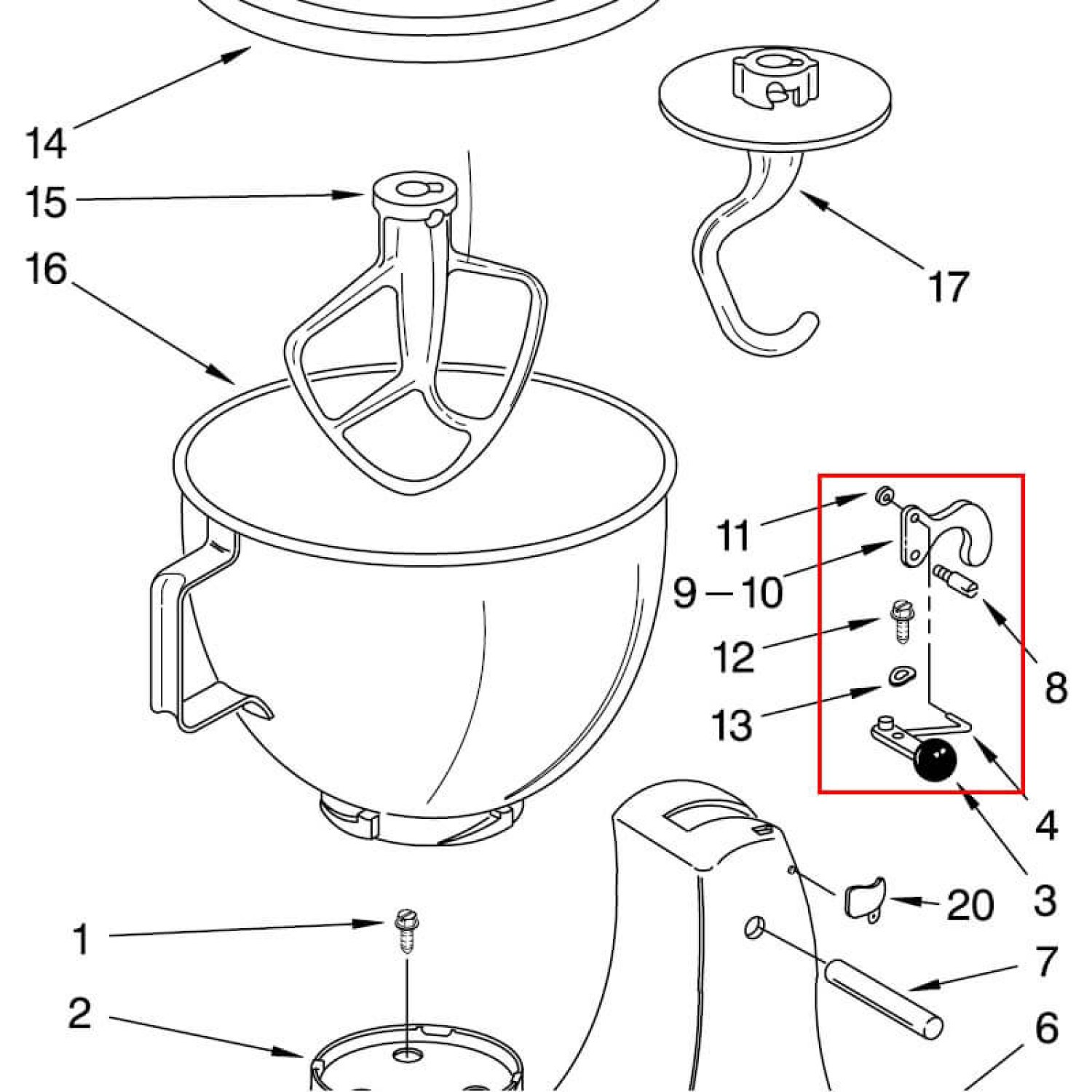

Auf älteren Explosionszeichnungen erkennt man unter anderem:
- Nr. 3 – Arretierhebel / Verriegelungshebel
- Nr. 4 – Verbindungsstange
- Nr. 10 – Verriegelung
Diese Teile bildeten gemeinsam den Mechanismus, mit dem die Bewegung des äußeren Hebels auf die eigentliche Verriegelung des Motorkopfes übertragen wurde.
Heute sieht die Ersatzteilsituation anders aus.
Der Arretierhebel Nr. 3 ist weiterhin einzeln erhältlich
Ist tatsächlich nur der außen sichtbare Hebel beschädigt, muss nicht zwingend der komplette Einbausatz erneuert werden.
Den Arretierhebel Nr. 3 führen wir weiterhin als separates Ersatzteil.
Hier finden Sie den KitchenAid Arretierhebel / Verriegelungshebel Nr. 3 einzeln.
Das ist insbesondere dann sinnvoll, wenn Verbindungsstange und eigentliche Verriegelung noch einwandfrei funktionieren.
Verbindungsstange und Verriegelung gibt es nicht mehr einzeln
Anders sieht es bei den früher separat erhältlichen Bauteilen aus:
Nr. 4 – Verbindungsstange
und
Nr. 10 – Verriegelung
Diese Teile werden heute nicht mehr einzeln angeboten.
Wenn eines dieser Bauteile beschädigt ist, benötigt man deshalb den hier angebotenen Einbausatz Nr. 9.

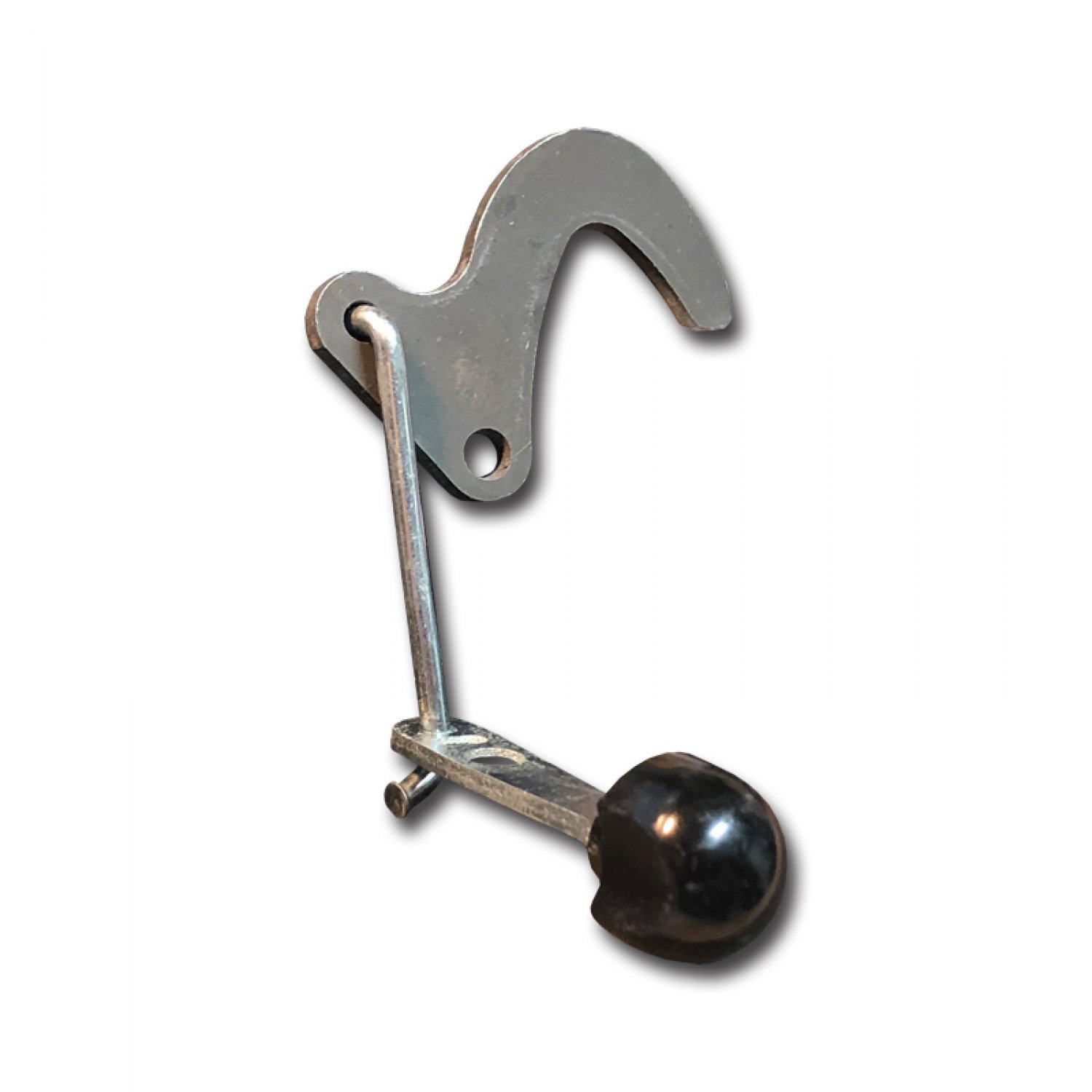

Drei fest miteinander verbundene Teile
Der heutige Einbausatz besteht aus drei miteinander verbundenen Bauteilen.
Diese sind werkseitig fest miteinander vernietet und können nicht sinnvoll voneinander getrennt werden.
Der Einbausatz wird deshalb als komplette Einheit ersetzt.
Das ist besonders wichtig bei Defekten an der Verbindungsstange oder an der eigentlichen Verriegelung, denn diese Einzelteile lassen sich heute nicht mehr separat nachbestellen.
Welches Ersatzteil brauche ich?
Vor der Bestellung lohnt sich deshalb eine genaue Prüfung.
Nur der äußere Hebel Nr. 3 ist beschädigt
Dann reicht in der Regel der einzeln erhältliche KitchenAid Arretierhebel Nr. 3.
Verbindungsstange oder Verriegelung sind beschädigt
Dann benötigen Sie den hier angebotenen kompletten Einbausatz Nr. 9.
Der Hebel bewegt sich, aber die Maschine verriegelt nicht mehr
Auch dann sollte der gesamte Mechanismus geprüft werden. Gerade eine beschädigte oder ausgeschlagene Verbindungsstange kann dazu führen, dass sich der äußere Hebel scheinbar normal bewegen lässt, die Bewegung aber nicht mehr zuverlässig auf die Verriegelung übertragen wird.
Welche Aufgabe hat die Verriegelung?
Bei den klassischen KitchenAid-Küchenmaschinen mit kippbarem Motorkopf wird das komplette Oberteil zum Einsetzen beziehungsweise Herausnehmen der Schüssel und Rührwerkzeuge hochgeklappt.
Zum Arbeiten wird der Motorkopf wieder abgesenkt und mit dem Arretierhebel verriegelt.
Diese Verriegelung verhindert, dass sich der Motorkopf während des Betriebs ungewollt anhebt.
Gerade bei schweren Teigen entstehen erhebliche wechselnde Kräfte am Rührwerkzeug. Eine funktionierende Arretierung ist deshalb ein wichtiges mechanisches Bauteil der Maschine.
Typische Anzeichen für einen Defekt
Eine Reparatur der Verriegelungsmechanik kann erforderlich sein, wenn:
- sich der Hebel ungewöhnlich locker bewegen lässt
- sich der Hebel bewegt, die Verriegelung aber nicht reagiert
- der Motorkopf trotz Stellung „LOCK“ nicht zuverlässig gehalten wird
- sich der Hebel nicht mehr sauber in seine Endstellungen bewegen lässt
- die Verbindungsstange beschädigt oder verbogen ist
- Teile der Verriegelung ausgeschlagen oder gebrochen sind
Nicht jeder Verriegelungsfehler bedeutet einen defekten Einbausatz
Bevor Teile bestellt werden, sollte geprüft werden, ob sich der Motorkopf tatsächlich vollständig in seine Arbeitsposition absenken lässt.
Ist beispielsweise die Höheneinstellung der Maschine falsch eingestellt, kann der Motorkopf unter Umständen nicht vollständig herunterkommen. Dann kann auch eine technisch intakte Verriegelung Schwierigkeiten beim Einrasten haben.
Deshalb gilt:
Erst die Ursache feststellen – dann das tatsächlich beschädigte Bauteil ersetzen.
Für KitchenAid-Küchenmaschinen des K45-Typs
Der Einbausatz gehört zur klassischen KitchenAid-Bauform mit kippbarem Motorkopf.
Dazu gehören entsprechende Maschinen aus den Baureihen:
- Classic
- UltraPower
- Artisan
sowie weitere Modelle der klassischen K45-Konstruktion.
Nicht vorgesehen ist dieser Verriegelungssatz für die großen KitchenAid-Schüsselhebermaschinen.
Reparieren statt eine gute KitchenAid ersetzen
Gerade diese mechanischen Details zeigen einen großen Vorteil der klassischen KitchenAid-Küchenmaschinen.
Auch wenn eine Verriegelung nach vielen Jahren verschleißt, bedeutet das nicht, dass die gesamte Maschine am Ende ihrer Lebensdauer angekommen ist.
Der Mechanismus lässt sich reparieren.
Und selbst für ältere K45-Maschinen, bei denen KitchenAid früher noch einzelne Bestandteile der Verriegelung lieferte, steht mit diesem kompletten Einbausatz weiterhin eine praktikable Reparaturlösung zur Verfügung.
Die wichtigsten Merkmale
- KitchenAid Verriegelungs-Einbausatz Nr. 9
- für den kippbaren Motorkopf
- kompletter, fest vernieteter Mechanismus
- bestehend aus 3 nicht trennbaren Bauteilen
- ersetzt unter anderem die früher einzeln erhältliche Verbindungsstange und Verriegelung
- Arretierhebel Nr. 3 weiterhin separat erhältlich
- für entsprechende Classic-, UltraPower- und Artisan-Klappkopfmaschinen
- für K45-Typen
- nicht für Schüsselhebermaschinen
Unser Rat
Schauen Sie sich vor der Bestellung genau an, welcher Teil der Verriegelung tatsächlich defekt ist.
Ist nur der äußere Hebel beschädigt, genügt der wesentlich einfachere einzeln erhältliche Arretierhebel Nr. 3.
Ist dagegen die Verbindungsstange, die eigentliche Verriegelung oder die vernietete Mechanik beschädigt, ist dieser komplette Einbausatz Nr. 9 die richtige Lösung.
So wird nur das ersetzt, was tatsächlich ersetzt werden muss.
