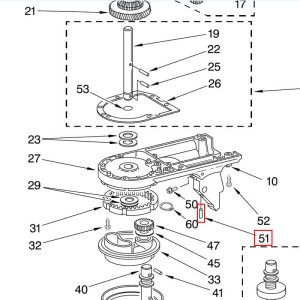

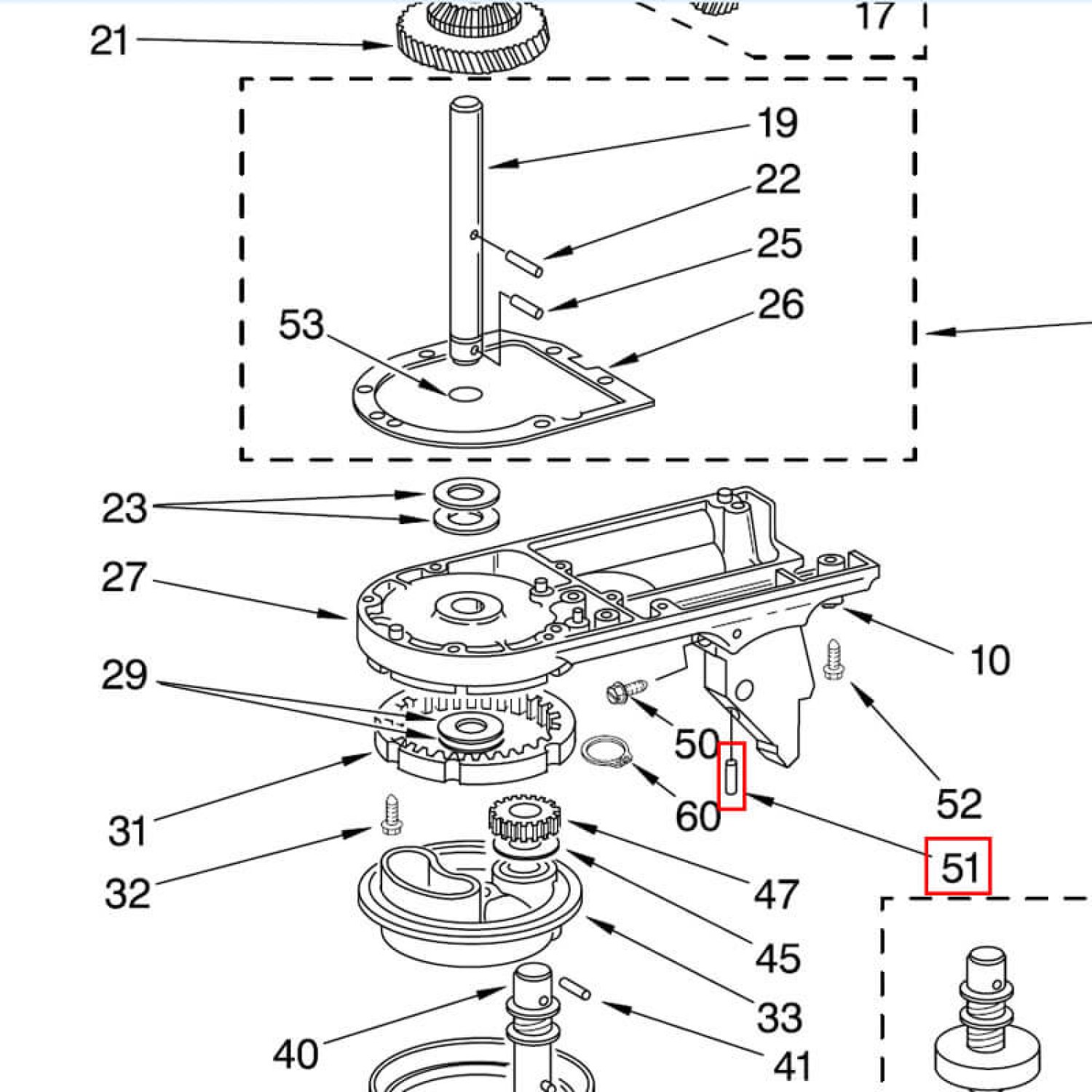

KitchenAid Madenschraube Nr. 51 mit US-Gewinde für Scharnierstift Nr. 7
-
- 6,65 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3400203-12281 Lieferzeit 1 bis 3 Tage
-

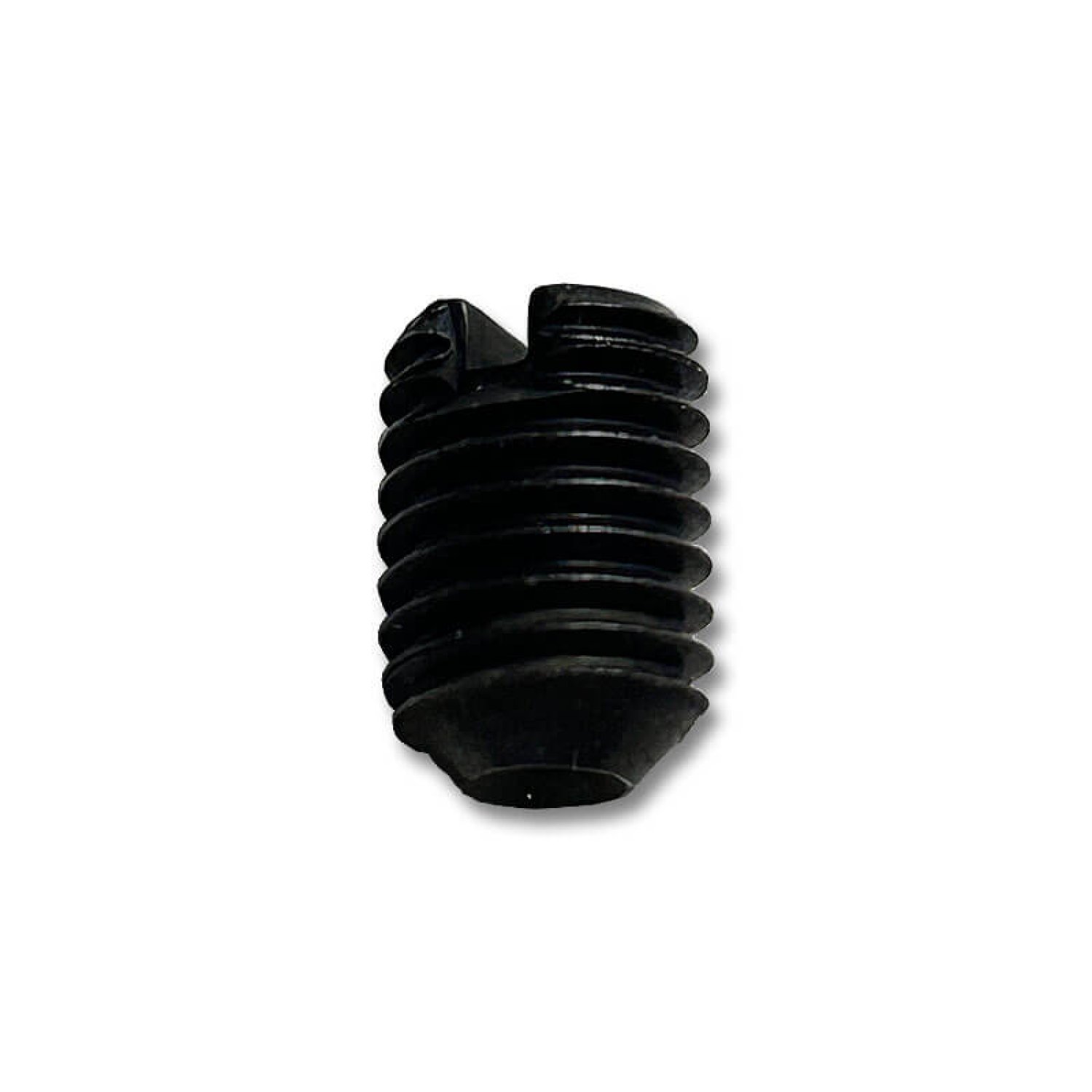

KitchenAid Madenschraube Nr. 51 für den Scharnierstift
Die KitchenAid Madenschraube Nr. 51 fixiert bei den Klappkopfmodellen den KitchenAid Scharnierstift / Scharnierbolzen Nr. 7.
Der Scharnierstift bildet die Drehachse, um die sich der Motorkopf beim Hoch- und Herunterklappen bewegt. Die Madenschraube hält diesen Stift in seiner vorgesehenen Position und verhindert, dass er seitlich aus seiner Aufnahme wandert.
Damit erfüllt die kleine Schraube eine wichtige Aufgabe innerhalb der Scharnierverbindung zwischen Sockel und Motorkopf.
Für KitchenAid Classic, Ultra Power und Artisan mit Klappkopf
Die Madenschraube Nr. 51 wird bei den entsprechenden KitchenAid-Küchenmaschinen mit kippbarem Motorkopf verwendet.
Dazu gehören insbesondere die entsprechenden Modelle der Baureihen:
- KitchenAid Classic
- KitchenAid Ultra Power
- KitchenAid Artisan
Nicht gemeint sind Maschinen mit feststehendem Motorkopf und heb- beziehungsweise senkbarer Schüssel.
USA-Spezialausführung – keine metrische Madenschraube verwenden
Bei der KitchenAid Madenschraube Nr. 51 handelt es sich um eine USA-Spezialausführung mit amerikanischem Gewinde.
Eine auf den ersten Blick ähnlich aussehende metrische Madenschraube aus dem Baumarkt ist kein geeigneter Ersatz. Das metrische Gewinde besitzt eine andere Gewindesteigung.
Wird eine solche Schraube in das vorhandene KitchenAid-Gewinde eingeschraubt, kann sie das Gewinde im Aluminiumgehäuse beschädigen oder vollständig zerstören.
Aus dem Austausch einer kleinen Madenschraube kann dadurch eine erheblich aufwendigere Gehäusereparatur werden.
Deshalb sollte zur Fixierung des Scharnierstifts ausschließlich die dafür vorgesehene KitchenAid Madenschraube Nr. 51 mit amerikanischem Gewinde verwendet werden.
Scharnierstift Nr. 7 und Madenschraube Nr. 51 gehören zusammen
Der KitchenAid Scharnierstift / Scharnierbolzen Nr. 7 verbindet Sockel und Motorkopf und bildet die eigentliche Achse des Klappmechanismus.
Die Madenschraube Nr. 51 fixiert diesen Stift in seiner vorgesehenen Lage.
Ist die Schraube locker oder fehlt sie, kann der Scharnierstift seine Position verändern und seitlich aus seiner Aufnahme wandern.
Wenn sich der Scharnierstift sichtbar verschiebt oder der Motorkopf im Scharnierbereich ungewöhnliches Spiel entwickelt, sollten deshalb Scharnierstift Nr. 7 und Madenschraube Nr. 51 gemeinsam kontrolliert werden.
Spiel am Motorkopf – Scharnierverbindung prüfen
Ein wackelnder oder seitlich spielender Motorkopf kann mit dem Bereich der Scharnierverbindung zusammenhängen.
Dabei sollten insbesondere der Scharnierstift Nr. 7 und die Madenschraube Nr. 51 überprüft werden.
Der Scharnierstift bildet die Drehachse des Klappkopfes, während die Madenschraube dessen seitliche Fixierung übernimmt.
Davon zu unterscheiden sind Fehler der eigentlichen Arretiermechanik. Wenn ein hochgeklappter Motorkopf beispielsweise nicht mehr zuverlässig einrastet, muss die Ursache nicht im Bereich von Scharnierstift und Madenschraube liegen.
Lösen der Madenschraube auf Seite 3, Abbildung 3
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung ist die Madenschraube beim Zerlegen der Maschine dargestellt.
Auf Seite 3, Abbildung 3 ist zu sehen, wie die Madenschraube gelöst wird, damit der Scharnierstift beziehungsweise Scharnierbolzen ausgebaut werden kann.
Die Madenschraube muss also zunächst gelöst werden, bevor der Scharnierstift aus seiner Aufnahme bewegt werden kann.
Fixierung des Scharnierstiftes auf Seite 21
Auch beim Zusammenbau spielt die Madenschraube eine wichtige Rolle.
Auf Seite 21 unserer Reparatur- und Serviceanleitung wird die Befestigung des Scharnierstiftes behandelt.
Nachdem der Scharnierstift Nr. 7 korrekt eingesetzt und positioniert wurde, wird er durch die Madenschraube Nr. 51 fixiert.
Damit wird verhindert, dass sich der Scharnierstift während des späteren Betriebs seitlich aus seiner vorgesehenen Position bewegt.
Hinweise zum Einbau der Madenschraube
Vor dem endgültigen Festziehen sollte kontrolliert werden, ob der Scharnierstift korrekt sitzt und der Motorkopf sauber um seine Scharnierachse bewegt werden kann.
Besonders wichtig ist, keine metrische Ersatzschraube einzusetzen.
Auch wenn eine handelsübliche Madenschraube hinsichtlich Länge und Durchmesser zunächst ähnlich wirkt, ist das amerikanische Spezialgewinde der KitchenAid-Schraube entscheidend.
Eine metrische Schraube kann das vorhandene Gewinde im Aluminiumgehäuse beschädigen oder vollständig zerstören.
Vor Beginn der Arbeiten muss die KitchenAid vollständig vom Stromnetz getrennt werden.

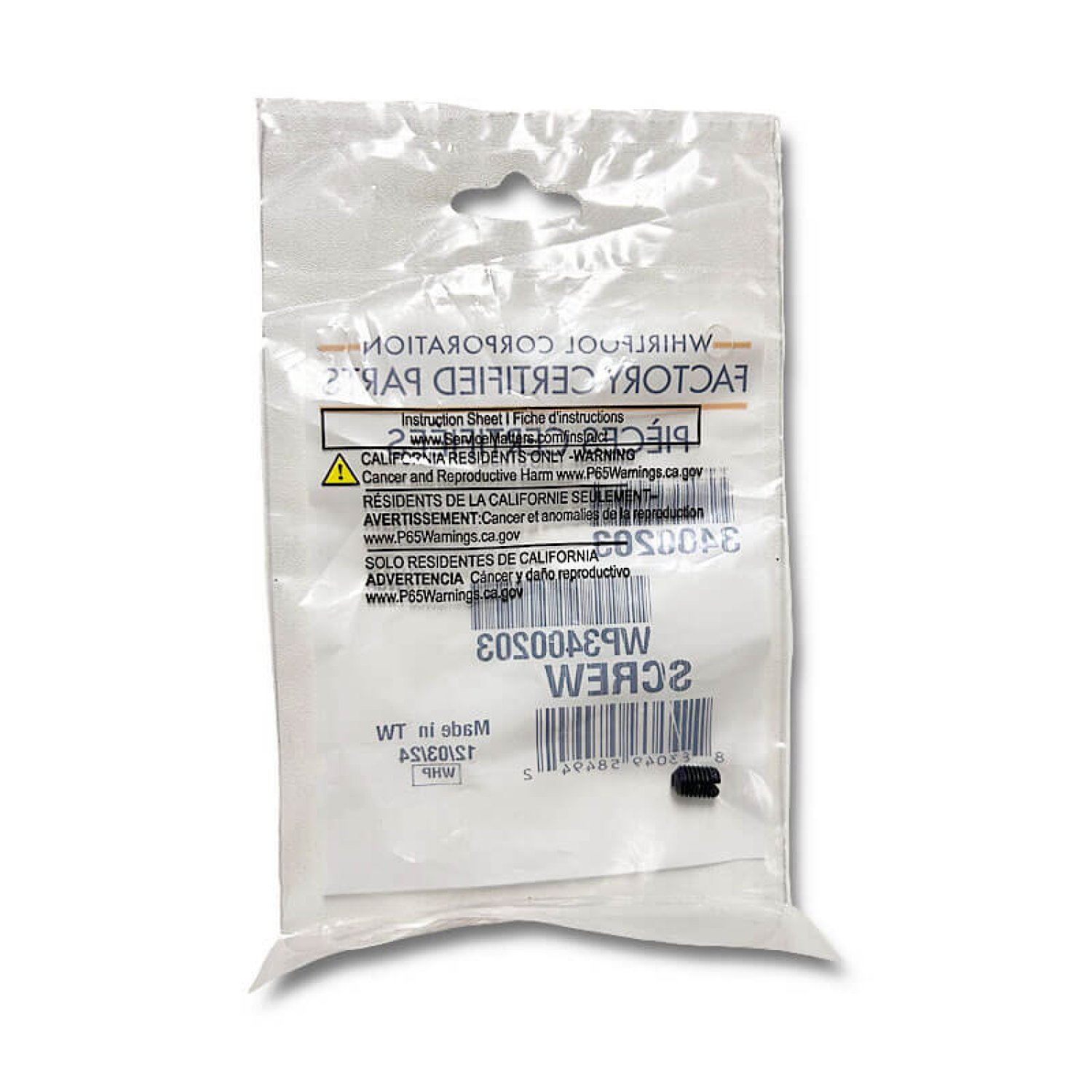

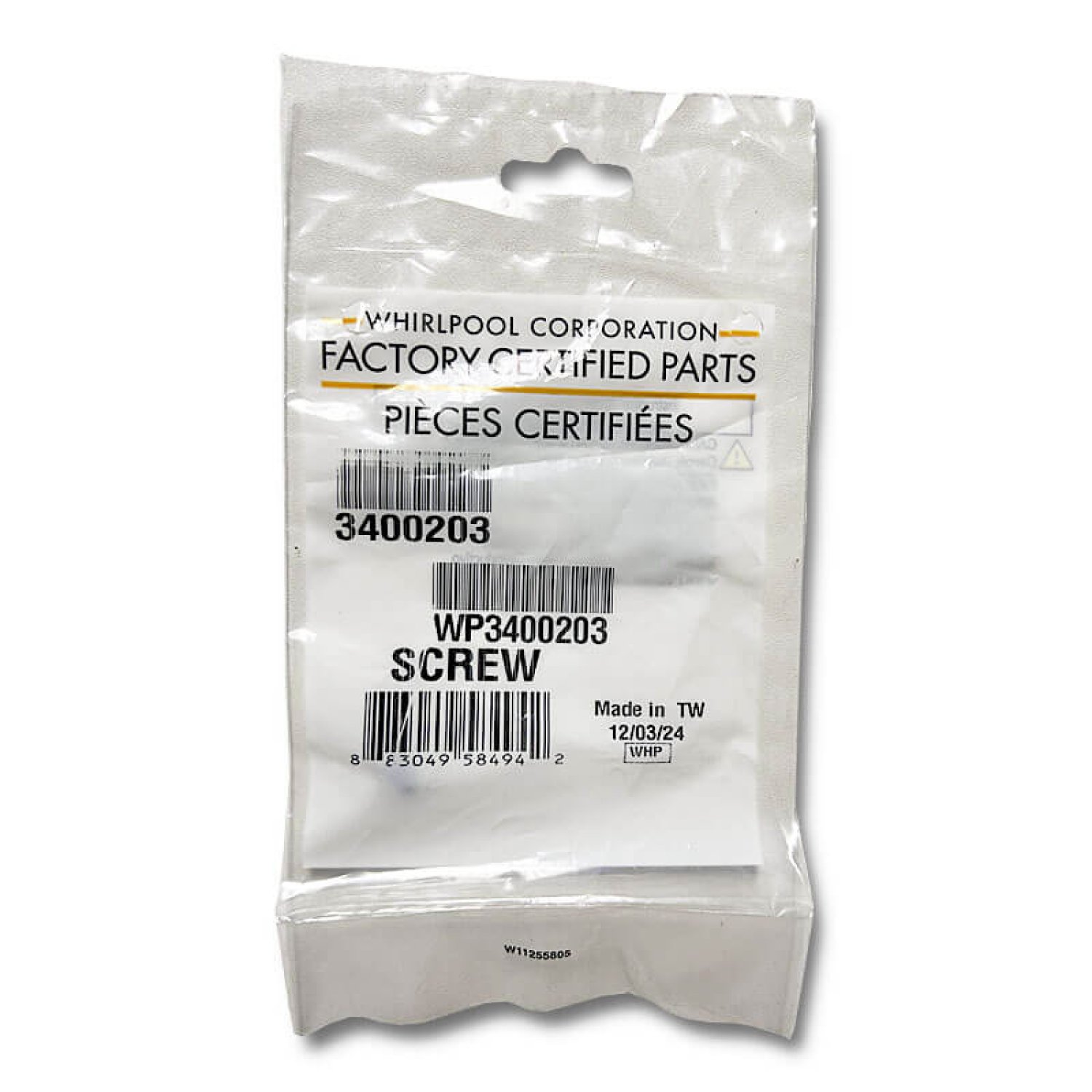

Lieferumfang
Sie erhalten:
- 1 KitchenAid Madenschraube Nr. 51
- USA-Spezialausführung mit amerikanischem Gewinde
- zur Fixierung des Scharnierstifts / Scharnierbolzens Nr. 7
- für entsprechende KitchenAid-Klappkopfmodelle wie Classic, Ultra Power und Artisan
Nicht durch metrische Standard-Madenschrauben ersetzen.
