KitchenAid Kohlebürstenhalter-Kappe Nr. 34 schwarz – Motorkohlen-Abdeckkappe
-
- 6,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: UV-86351-WP3184212-S1071 Lieferzeit 1 bis 3 Tage
-

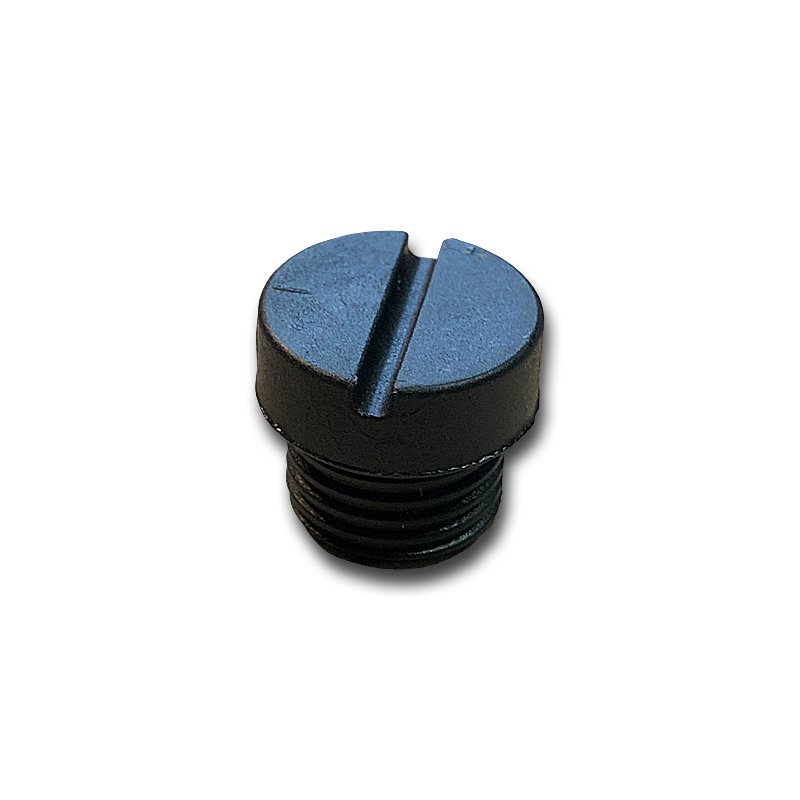

KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Schwarz
Diese schwarze KitchenAid Kohlebürstenhalter-Kappe Nr. 34 gehört zur Kohlebürstenaufnahme des Motors. Sie verschließt von außen den Zugang zur Motorkohle und hält die federbelastete Kohlebürste in ihrer vorgesehenen Position.

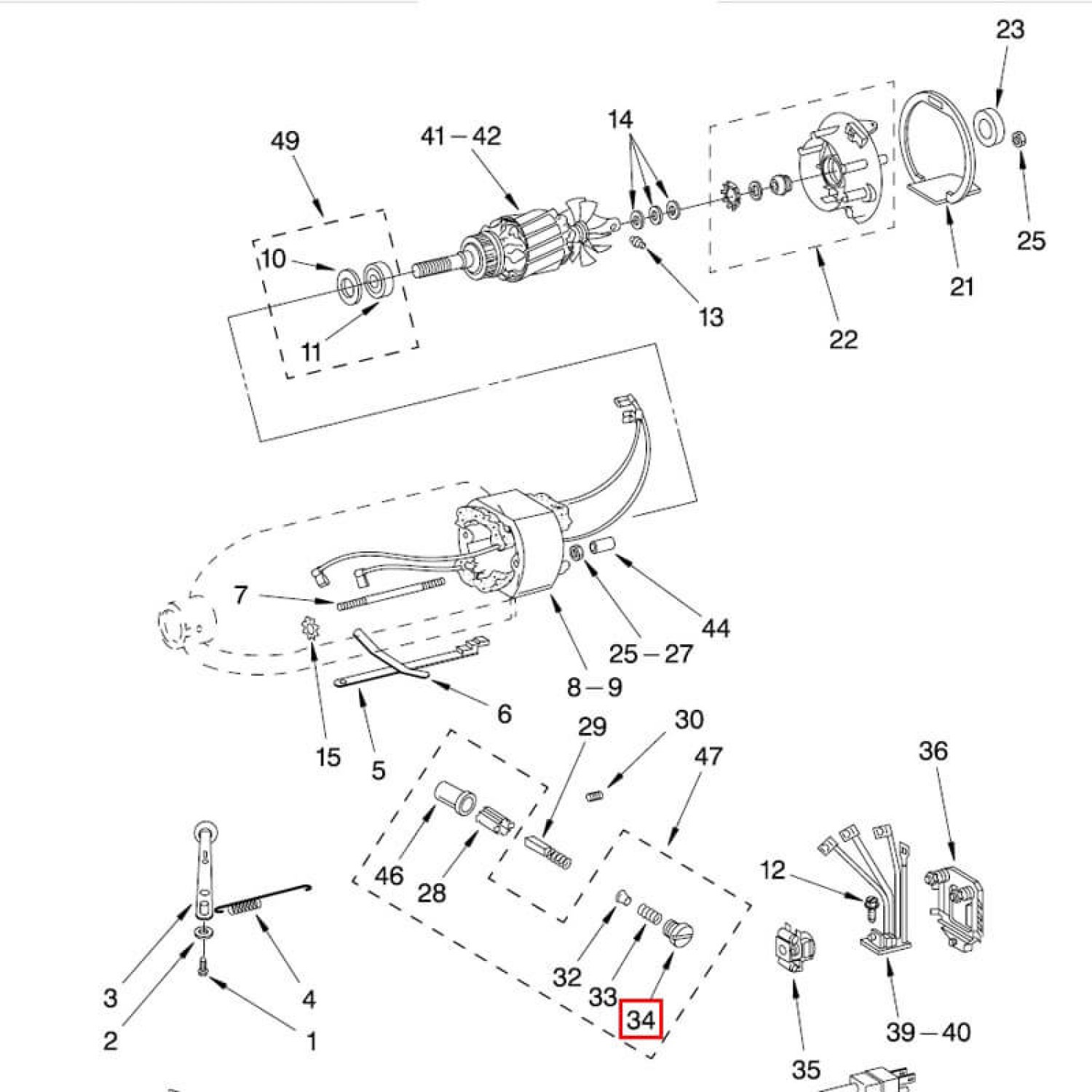

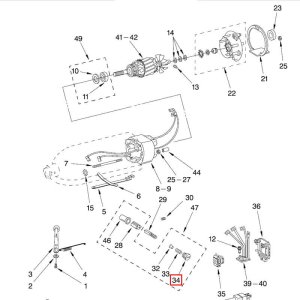

In der aktuellen Explosionszeichnung wird die schwarze Kohlenkappe als Position Nr. 34 geführt.
Geliefert wird 1 schwarze Kohlebürstenhalter-Kappe.
Funktion der Kohlenkappe am KitchenAid-Motor
Auf beiden Seiten des Motors befinden sich die Aufnahmen für die Motorkohlen. Zum Wechsel der Kohlebürsten werden die äußeren Kappen herausgeschraubt, sodass die Kohlen entnommen beziehungsweise eingesetzt werden können.
Nach dem Einsetzen der Kohlebürste wird die Kappe wieder montiert. Sie verschließt die Kohlebürstenaufnahme und sorgt dafür, dass die federbelastete Motorkohle in ihrer vorgesehenen Einbaulage gehalten wird.
Eine Kohlenkappe kann beispielsweise ersetzt werden, wenn sie bei einer Reparatur beschädigt wurde, nicht mehr vorhanden ist oder bei einer bereits zerlegten Maschine fehlt.
Maße und technische Daten der Kohlenkappe Nr. 34
Die schwarze Kohlebürstenhalter-Kappe besitzt folgende Abmessungen:
- Position in der aktuellen Explosionszeichnung: Nr. 34
- Farbe: schwarz
- Höhe: 13,2 mm
- Ø: 15/12 mm
- Gewicht: ca. 4 g
- Lieferumfang: 1 Stück
Passende Kohlebürsten Nr. 29 separat erhältlich
Die eigentlichen Motorkohlen werden in der aktuellen Explosionszeichnung als Position Nr. 29 geführt.
Für eine Motorreparatur werden immer zwei Kohlebürsten benötigt. Unser KitchenAid Kohlebürsten-/Motorkohlen-Austauschsatz Nr. 29 mit 2 Stück enthält bereits beide für den Austausch benötigten Motorkohlen.
Beim Einsetzen der Kohlebürsten ist deren richtige Orientierung wichtig. Auf der Seite des Geschwindigkeitshebels zeigt die abgeschrägte Seite ungefähr in 10-Uhr-Position, auf der Seite des Verriegelungshebels ungefähr in 4-Uhr-Position.
Anschließend wird die jeweilige Kohlenkappe Nr. 34 wieder eingesetzt.
Schwarze und weiße Kohlenkappen erhältlich
Die Kohlebürstenhalter-Kappen sind in unterschiedlichen Farben erhältlich.
Bei diesem Artikel erhalten Sie die schwarze Ausführung Nr. 34.
Für Maschinen mit weißer Kappe bieten wir außerdem die KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Weiß einzeln an.
Dadurch kann die benötigte Kappe gezielt ersetzt werden, ohne weitere Teile der Kohlebürstenaufnahme mitbestellen zu müssen.
Kohlenschacht Nr. 28 ebenfalls als Einzelteil erhältlich
Zur Kohlebürstenaufnahme gehört neben Motorkohle und Kohlenkappe auch der im Motorgehäuse eingesetzte Kohlenschacht.
Dieser wird in der aktuellen Explosionszeichnung als Position Nr. 28 geführt.
Wenn dieser Schacht beschädigt wurde oder bei einer früheren Demontage fehlt, ist der KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing ebenfalls einzeln erhältlich.
Damit können die einzelnen Bestandteile der Kohlebürstenaufnahme gezielt ersetzt werden.
Kompletter Motorkohlen-Einbausatz Nr. 47
Wenn bei einer bereits zerlegten KitchenAid mehrere Teile der Kohlebürstenaufnahme fehlen, kann statt einzelner Komponenten auch der KitchenAid Motorkohlen-Einbausatz Nr. 47 verwendet werden.
Damit stehen für Reparaturen sowohl einzelne Komponenten als auch der komplette Einbausatz zur Verfügung.
Gerade bei Maschinen, die bereits früher zerlegt wurden und bei denen Teile verloren gegangen sind, lässt sich die Kohlebürstenaufnahme dadurch wieder vollständig zusammensetzen.
Reparaturanleitung für Ausbau und Einbau der Motorkohlen
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Arbeit an den Motorkohlen ausführlich behandelt.
Der Ausbau der Kohlebürsten wird auf Seite 9 gezeigt, der Einbau auf Seite 13.
Die Kohlenkappen werden zum Entnehmen beziehungsweise Einsetzen der Motorkohlen geöffnet und anschließend wieder montiert.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
