KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing
-
- 9,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: WP240680-13081 Lieferzeit 1 bis 3 Tage
-
KitchenAid Kohlenschacht Nr. 28 für die Motorkohlenaufnahme
Der KitchenAid Kohlenschacht Nr. 28, auch als Brush Holder Insert bezeichnet, ist Bestandteil der Kohlebürstenaufnahme des Motors. Der Messingschacht sitzt im Motorgehäuse und nimmt die Motorkohle auf.

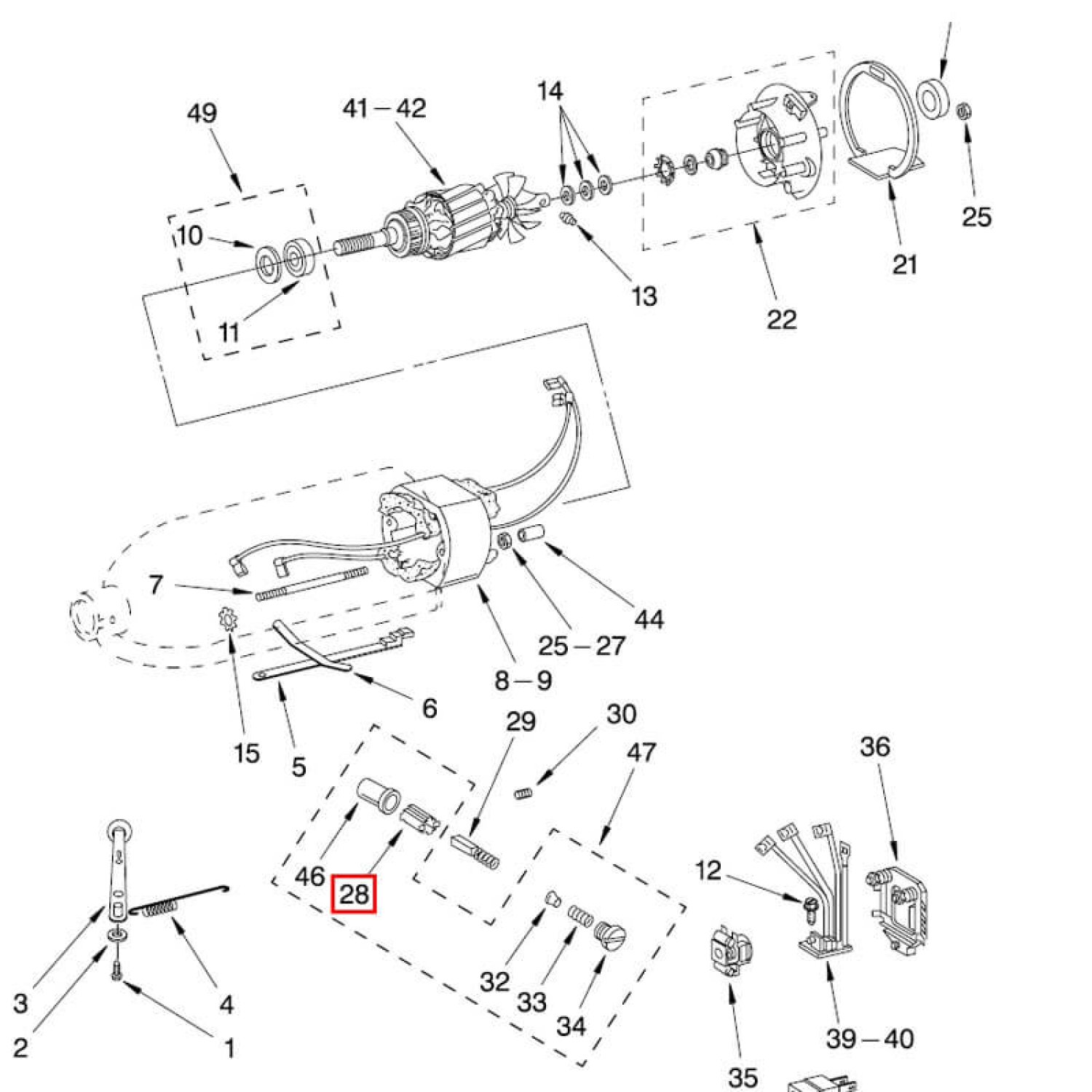

In der aktuellen Explosionszeichnung wird dieses Bauteil als Position Nr. 28 geführt.
Geliefert wird 1 Kohlenschacht aus Messing.
Aufgabe des Kohlenschachtes im KitchenAid-Motor
Der Kohlenschacht bildet die Führung für die federbelastete Motorkohle. Die Kohlebürste wird in diesen Schacht eingesetzt und darin in ihrer vorgesehenen Lage geführt.
Der Schacht gehört damit zusammen mit der Motorkohle und der äußeren Kohlenkappe zur vollständigen Kohlebürstenaufnahme.
Ist der Kohlenschacht beschädigt, fehlt er nach einer früheren Demontage oder soll eine unvollständige Kohlebürstenaufnahme wieder vervollständigt werden, kann dieses Bauteil einzeln ersetzt werden.
Motorkohle mit dem Kopf voran einschieben
Beim Einsetzen der Motorkohle ist die Einbaurichtung wichtig.
Die Motorkohle wird „mit dem Kopf voran“ in den Kohlenschacht eingeschoben. Der Kohlekörper wird also zuerst in den Messingschacht eingeführt; die Feder liegt zur äußeren Öffnung hin und wird anschließend durch die Kohlenkappe gehalten.
Zusätzlich muss bei den KitchenAid Motorkohlen Nr. 29 deren richtige Orientierung berücksichtigt werden.
Auf der Seite des Geschwindigkeitshebels zeigt die Abschrägung ungefähr in 10-Uhr-Position, auf der Seite des Verriegelungshebels ungefähr in 4-Uhr-Position.
Maße und technische Daten des Kohlenschachtes Nr. 28
Der KitchenAid Brush Holder Insert besitzt folgende Abmessungen:
- Position in der aktuellen Explosionszeichnung: Nr. 28
- frühere Position: Nr. 21
- Länge: 25,5 mm
- Breite: 7,41 mm
- Tiefe: 7,45 mm
- Gewicht: ca. 4 g
- Material: Messing
- Lieferumfang: 1 Kohlenschacht
Diese Teilenummern werden ersetzt
Der angebotene KitchenAid Kohlenschacht Nr. 28 ersetzt beziehungsweise entspricht den folgenden Teilenummern:
AP6007405, 240680, 4162320, 4169978, PS11740520, WP240680
Gerade bei älteren Ersatzteilunterlagen können deshalb unterschiedliche Nummern für diesen Brush Holder Insert erscheinen.
Kohlenkappen Nr. 34 separat erhältlich
Nach dem Einsetzen der Motorkohle wird die Kohlebürstenaufnahme außen durch die Kohlenkappe verschlossen.
Wir führen die KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Schwarz sowie die KitchenAid Kohlebürstenhalter-Kappe Nr. 34 in Weiß einzeln.
Die weiße Kappe kann zeitweise schwieriger zu beschaffen sein. In diesem Fall kann alternativ auch die schwarze Ausführung verwendet werden.
Motorkohlen Nr. 29 werden immer paarweise ersetzt
Die eigentlichen Kohlebürsten tragen in der aktuellen Explosionszeichnung die Positionsnummer 29.
Für eine Motorreparatur werden grundsätzlich zwei Motorkohlen benötigt. Der KitchenAid Kohlebürsten-/Motorkohlen-Austauschsatz Nr. 29 enthält deshalb bereits beide benötigten Kohlebürsten.
Der hier angebotene Kohlenschacht Nr. 28 ist dagegen ein einzelnes Bauteil und enthält keine Motorkohle und keine Kohlenkappe.
Kompletter Motorkohlen-Einbausatz Nr. 47
Wenn bei einer früheren Demontage mehrere Bestandteile der Kohlebürstenaufnahme verloren gegangen oder beschädigt worden sind, steht zusätzlich der KitchenAid Motorkohlen-Einbausatz Nr. 47 zur Verfügung.
Damit besteht die Möglichkeit, entweder nur den tatsächlich benötigten Kohlenschacht Nr. 28 oder bei umfangreicherem Teilebedarf den kompletten Einbausatz zu verwenden.
Ausbau und Einbau in unserer Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird die Arbeit an den Motorkohlen ausführlich gezeigt.
Der Ausbau der Kohlebürsten wird auf Seite 9 behandelt, der Einbau auf Seite 13.
Beim Zusammenbau ist darauf zu achten, dass die Motorkohle mit dem Kopf voran in den Kohlenschacht eingesetzt und anschließend korrekt ausgerichtet wird.
Vor allen Arbeiten am Motor muss die KitchenAid vollständig vom Stromnetz getrennt werden.
