KitchenAid O-Ring Nr. 53 für Center Shaft Nr. 19 – Dichtring der Zentralwelle
-
- 1,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 6750055 Lieferzeit 1 bis 3 Tage
-

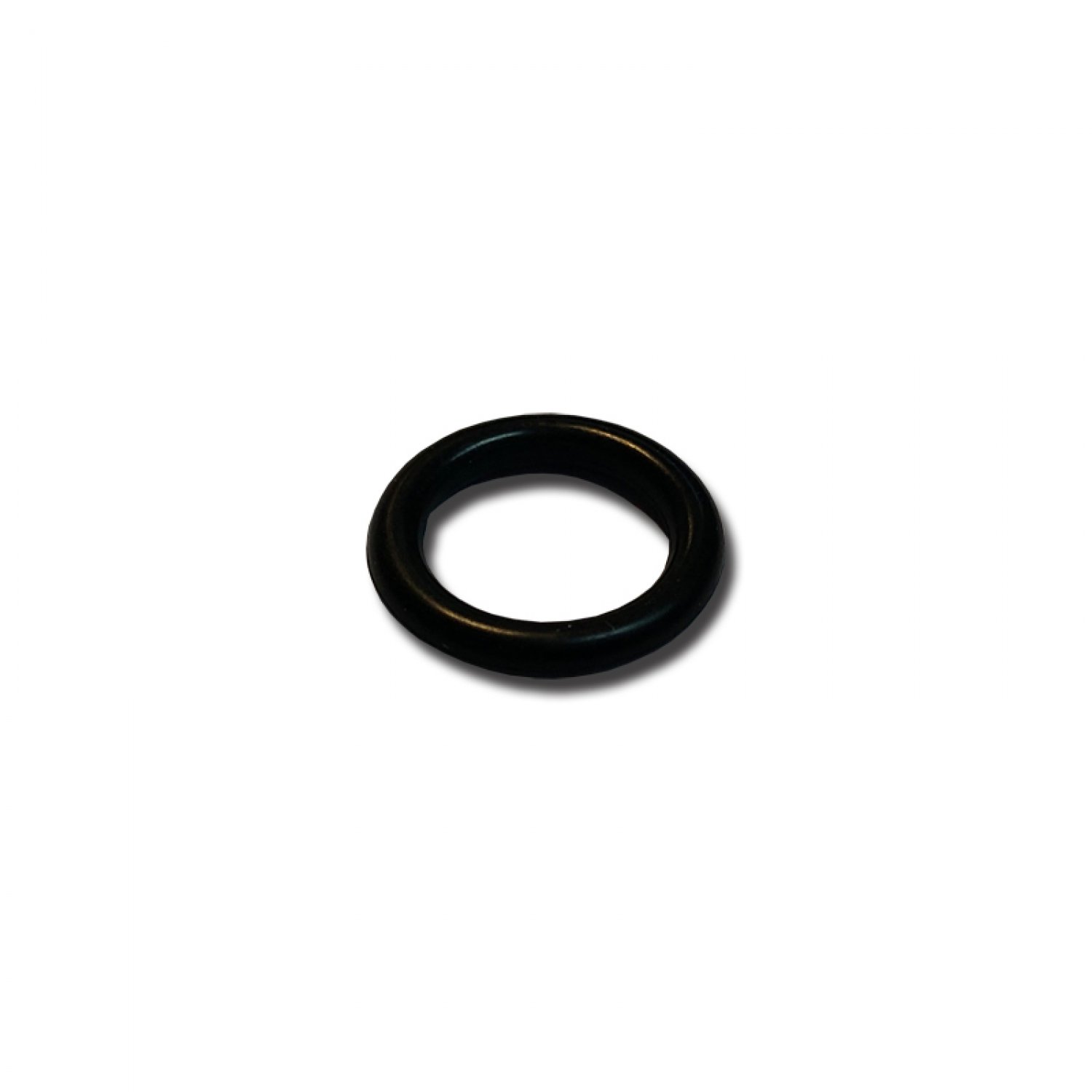

KitchenAid O-Ring Nr. 53 für den Center Shaft
Der KitchenAid O-Ring Nr. 53 gehört unmittelbar zum Center Shaft Nr. 19, der zentralen senkrechten Welle innerhalb des KitchenAid-Getriebes.
Der O-Ring sitzt am unteren Ende des Center Shaft und dient dort als Dichtelement. Er verhindert, dass Getriebefett beziehungsweise sich daraus absetzende ölartige Bestandteile ungehindert entlang der Welle nach unten wandern können.
Gerade bei einer vollständigen Zerlegung des Getriebes ist dieser kleine Dichtring deshalb ein Bauteil, das nicht übersehen werden sollte.
Der O-Ring gehört zur Center-Shaft-Baugruppe
Der Center Shaft ist eine zentrale Welle des KitchenAid-Getriebes. Er nimmt Getriebekomponenten auf, führt sie und ist in die Kraftübertragung zwischen Getriebe und Planeteneinheit eingebunden.
Der O-Ring Nr. 53 sitzt direkt auf dieser Welle und gehört damit funktional zur Center-Shaft-Baugruppe.
Wer den KitchenAid Center Shaft Nr. 19 ausbaut oder ersetzt, sollte deshalb auch den Zustand des O-Rings kontrollieren.
Ein alter Dichtring kann nach vielen Jahren verhärten, sich verformen oder beim Ausbau beschädigt werden.
Aufgabe des O-Rings am unteren Ende der Zentralwelle
Der Center Shaft führt aus dem Getriebebereich nach unten in Richtung Planeteneinheit.
An dieser Stelle muss verhindert werden, dass Schmierstoff unnötig entlang der Welle austritt. Genau hier erfüllt der O-Ring seine Dichtfunktion.
Besonders relevant wird dies bei älteren Maschinen, deren ursprüngliches schwarzes Getriebefett sich im Laufe der Jahre teilweise entmischt hat. Dünnflüssige Bestandteile können wesentlich leichter entlang von Wellen und Lagerstellen wandern als eine intakte pastöse Fettfüllung.
Ein intakter O-Ring trägt dazu bei, den Bereich des Center Shaft an seiner vorgesehenen Stelle abzudichten.
Wann sollte der O-Ring Nr. 53 erneuert werden?
Ein Austausch bietet sich insbesondere an, wenn der O-Ring:
- verhärtet oder spröde geworden ist
- sichtbar abgeflacht ist
- eingerissen oder beschädigt wurde
- beim Ausbau des Center Shaft beschädigt wurde
- nicht mehr sauber in seiner vorgesehenen Position sitzt
Auch wenn der Ring äußerlich noch vorhanden ist, lohnt sich bei einer umfangreichen Getriebereparatur eine genaue Kontrolle.
Ein O-Ring ist ein vergleichsweise kleines Ersatzteil. Wenn der Center Shaft ohnehin vollständig ausgebaut wurde, ist der zusätzliche Arbeitsaufwand für einen Austausch gering.
Center Shaft und O-Ring auf Seite 17 der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Center Shaft im Rahmen der Getriebereparatur behandelt.
Auf Seite 17 wird beim Wiedereinbau ausdrücklich auf das Ende des Center Shaft mit dem O-Ring hingewiesen. Die Anleitung beschreibt außerdem, dass überschüssiges Schmiermittel am unteren Ende der Welle im Bereich des O-Rings entfernt werden soll. Reparaturanleitung K45-KPM5 42 …
Damit lässt sich auch die Einbauposition des O-Rings innerhalb der Center-Shaft-Baugruppe gut nachvollziehen.
Bei ausgebautem Center Shaft auch die Welle kontrollieren
Wenn der Center Shaft für den Austausch des O-Rings bereits ausgebaut ist, sollte nicht ausschließlich der Dichtring betrachtet werden.
Kontrolliert werden sollten auch:
- Lager- und Laufflächen des Center Shaft
- erkennbare Einlaufspuren
- Zustand der Stiftbohrungen
- Beschädigungen an der Welle
- auffällige Fett- oder Ölspuren
Deutlich eingelaufene oder beschädigte Oberflächen können einen Austausch des kompletten Center Shaft Nr. 19 erforderlich machen.
Ein neuer O-Ring kann mechanischen Verschleiß an der Welle selbst nicht ausgleichen.
Bei geöffnetem Getriebe das alte Fett beurteilen
Für Arbeiten am Center Shaft muss das Getriebe weitgehend geöffnet werden.
Damit bietet sich gleichzeitig die Gelegenheit, den Zustand des vorhandenen Getriebefettes zu beurteilen.
Gerade bei älteren KitchenAid-Maschinen kann sich die ursprüngliche schwarze Fettfüllung im Laufe der Jahre verändern und teilweise verflüssigen. Sind bereits dünnflüssige oder ölige Bestandteile vorhanden, sollte nicht lediglich der O-Ring ersetzt werden.
In diesem Fall ist ein vollständiger Fettwechsel die deutlich sinnvollere Wartungsmaßnahme.
Braunes oder weißes Getriebefett für die Neubefüllung
Für eine vollständige Neubefüllung bieten wir zwei unterschiedliche Getriebefette an.
Das braune, langzeitstabile KitchenAid Getriebefett ist unsere preisgünstigere Ausführung.
Alternativ steht das weiße, lebensmittelechte KitchenAid Getriebefett mit NSF-H1-Zertifizierung zur Verfügung.
Wenn der Center Shaft ohnehin ausgebaut und das Getriebe geöffnet ist, lässt sich der O-Ring-Wechsel deshalb sinnvoll mit einer gründlichen Reinigung und vollständigen Neubefüllung verbinden.
Auch bei KPM5 und der Hobart K5-A relevant
Der Center-Shaft-Aufbau gehört nicht nur zu den klassischen KitchenAid-Klappkopfmaschinen, sondern auch zur entsprechenden klassischen KPM5-Konstruktion.
Dazu gehört ebenfalls die Hobart K5-A, die technisch dem klassischen KPM5-Typ entspricht.
Bei allen passenden Maschinen ist entscheidend, dass der O-Ring zusammen mit dem zugehörigen Center Shaft verwendet wird und korrekt an seiner vorgesehenen Position sitzt.
Lieferumfang
Sie erhalten:
- 1 KitchenAid O-Ring Nr. 53
- für den Center Shaft Nr. 19
- Dichtring für den unteren Bereich der Zentralwelle
- zur Verwendung bei der Reparatur beziehungsweise Überholung der entsprechenden Center-Shaft-Baugruppe
Download Reparaturanleitung 42 Seiten
