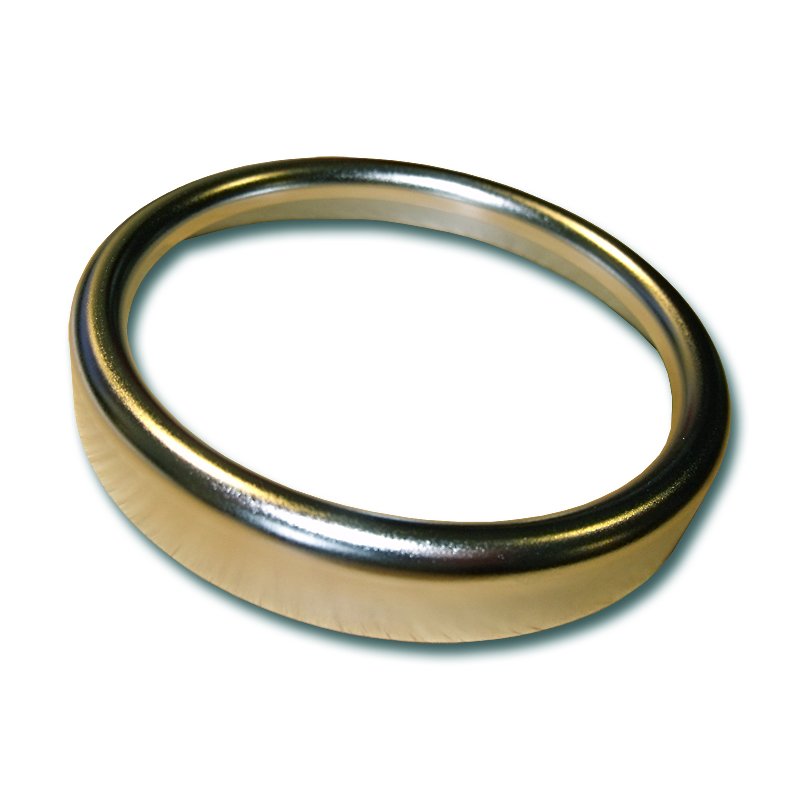

KitchenAid Chromring Nr. 42 – Drip Ring / Trim Ring am Planetenrührwerk
-
- 17,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 240285-14741 Lieferzeit 1 bis 3 Tage
-
KitchenAid Chromring Nr. 42 – Drip Ring am Planetenrührwerk
Der KitchenAid Chromring Nr. 42, häufig als Drip Ring bezeichnet, sitzt unmittelbar oberhalb des Planetenrührwerks und bildet dort den sichtbaren Abschluss zum Maschinengehäuse.
Auf der Explosionszeichnung ist der Ring als Position Nr. 42 dargestellt.
Der Drip Ring ist normalerweise kein Verschleißteil. In der Reparaturpraxis wird ein Ersatz vor allem dann benötigt, wenn der vorhandene Ring bei der Demontage beschädigt oder verformt wurde.
Und genau das passiert leider sehr leicht, wenn er mit ungeeignetem Werkzeug entfernt wird.
Warum der Drip Ring häufig bei der Demontage beschädigt wird
Der Chromring sitzt stramm auf dem unteren Bereich des Maschinengehäuses.
Wer versucht, ihn mit einem Schraubendreher herauszuhebeln, riskiert gleich mehrere Schäden:
- der dünne Metallring kann eingedrückt oder verformt werden,
- die Chromoberfläche kann beschädigt werden,
- der Schraubendreher kann abrutschen,
- und im ungünstigsten Fall entstehen zusätzlich Macken oder Kratzer im lackierten Maschinengehäuse.
Gerade weil der Ring von außen sichtbar bleibt, ist eine solche Beschädigung anschließend besonders ärgerlich.
So sollte der Drip Ring entfernt werden: mit Holz statt Schraubendreher
Unsere Partnerwerkstätten verwenden zum Entfernen des Drip Rings kein Metallwerkzeug, sondern ein schräg zugeschnittenes Stück Holz.
Das halten wir für die deutlich bessere Methode.
Das Holzstück wird mit seiner schrägen Fläche am oberen Rand des Drip Rings angesetzt.
Anschließend wird mit einem Hammer vorsichtig auf das Holzstück geschlagen.
Dadurch wird die Kraft großflächiger und wesentlich schonender auf den Ring übertragen.
Der Drip Ring lässt sich so Stück für Stück nach unten lösen, ohne dass ein Schraubendreher zwischen Chromring und lackiertes Gehäuse geschoben werden muss.
Warum gerade ein schräg zugeschnittenes Holzstück?
Das Holz hat gegenüber einem Schraubendreher zwei entscheidende Vorteile:
Es ist weicher als die Metallteile der Maschine.
Dadurch sinkt die Gefahr, den Chromring oder das lackierte Gehäuse zu beschädigen.Durch den schrägen Anschnitt lässt sich die Kraft gezielt auf den Rand des Drip Rings übertragen.
Der Ring kann nach unten bewegt werden, ohne ihn punktuell mit einer schmalen Metallkante zu belasten.Bei einer Maschine, deren Oberfläche möglichst unbeschädigt bleiben soll, ist diese Vorgehensweise aus unserer Sicht praktisch unverzichtbar.
Unsere Reparaturanleitung zeigt hier leider eine Methode, die wir heute nicht empfehlen
In unserer 42-seitigen deutschen KitchenAid Reparatur- und Serviceanleitung wird auf Seite 4 die Demontage des Drip Rings gezeigt.
Dort wird der Ring mit Hammer und Schraubendreher gelöst.
Diese Vorgehensweise entspricht zwar der dort dargestellten Reparaturmethode, wir empfehlen sie heute jedoch ausdrücklich nicht.
Unsere Partnerwerkstätten haben mit dem schräg zugeschnittenen Holzstück die deutlich bessere Erfahrung gemacht.
Das Risiko einer Beschädigung von Chromring und lackiertem Gehäuse ist damit erheblich geringer.
Wenn Sie diesen Drip Ring gerade bestellen …
… ist es gut möglich, dass der vorhandene Ring bereits bei einem früheren Ausbau beschädigt wurde.
Für die nächste Demontage deshalb unser ausdrücklicher Rat:
Keinen Schraubendreher zwischen Ring und Gehäuse setzen.
Verwenden Sie stattdessen ein geeignetes, schräg zugeschnittenes Holzstück und lösen Sie den Ring mit vorsichtigen Hammerschlägen über das Holz.
Das dauert nicht länger, schont aber Ring und Maschine erheblich.
Wiedereinbau: kein Hammer und kein Werkzeug erforderlich
Beim Wiedereinbau gilt genau das Gegenteil:
Der Drip Ring sollte ohne Werkzeug montiert werden.
Der Ring wird von unten an seinen Sitz angesetzt und anschließend mit der Kraft beider Hände gleichmäßig nach oben gedrückt.
Dabei darauf achten, dass er:
- gerade angesetzt ist,
- nicht verkantet,
- rundum gleichmäßig hochgeschoben wird.
Ein Hammer ist beim Wiedereinbau nicht erforderlich und sollte auch nicht verwendet werden.
Woran erkennt man, dass der Ring richtig sitzt?
Der Drip Ring muss nach der Montage vollständig an seinem vorgesehenen Platz sitzen.
Entscheidend ist:
Zwischen Drip Ring und darüberliegendem Maschinengehäuse darf kein sichtbarer Spalt verbleiben.
Ist noch ein Gehäusespalt sichtbar, sitzt der Ring noch nicht vollständig auf seinem Platz.
Dann mit beiden Händen gleichmäßig weiter nach oben drücken, bis er rundum sauber anliegt.
Warum der Drip Ring normalerweise nicht ersetzt werden muss
Der Ring unterliegt im normalen Betrieb praktisch keiner mechanischen Beanspruchung.
Er:
- dreht sich nicht,
- trägt keine Zahnräder,
- überträgt keine Antriebskraft,
- besitzt keine Lagerfunktion,
- ist kein klassisches Verschleißteil.
Ein unbeschädigter Drip Ring kann deshalb normalerweise wiederverwendet werden.
Der häufigste Anlass für einen Austausch ist eine Beschädigung während einer Reparatur oder Demontage.
Umso wichtiger ist es, beim Ausbau von Anfang an die richtige Methode zu verwenden.
Fett oder Öl am Drip Ring – der Ring ist nicht die Ursache
Gelegentlich wird der Drip Ring ausgebaut, weil sich an seinem Rand Fett beziehungsweise ölige Flüssigkeit zeigt.
Dabei ist wichtig:
Der Drip Ring verursacht diesen Fettaustritt nicht.
Er ist keine Getriebedichtung und seine Erneuerung beseitigt die Ursache nicht.
Auch der bloße Austausch einer Gehäusedichtung löst dieses Problem nicht, wenn die eigentliche Ursache im Getriebefett liegt.
Typische Ursache: gealtertes KitchenAid-Getriebefett
KitchenAid-Getriebefett kann im Laufe der Jahre vorzeitig altern.
Dabei können sich Bestandteile des Fettes voneinander trennen. Insbesondere der flüssigere Ölanteil kann dann aus dem Getriebebereich nach unten wandern und schließlich im Bereich des Planetenrührwerks beziehungsweise Drip Rings sichtbar werden.
Dann hilft nicht ein neuer Chromring, sondern eine Überarbeitung der Getriebefüllung.
Das alte Fett wird entfernt und durch neues geeignetes Getriebefett ersetzt.
Wir bieten dafür zwei Varianten an:
KitchenAid Getriebefett für KitchenAid Küchenmaschinen
oder
KitchenAid Getriebefett Premium (lebensmittelecht)
Ein neuer Drip Ring beseitigt keinen Fettaustritt
Das ist bei der Fehlersuche besonders wichtig.
Wenn Fett beziehungsweise Öl am unteren Bereich der Maschine austritt:
Nicht automatisch den Drip Ring als Ursache ansehen.
Der Ring sitzt lediglich an der Stelle, an der der austretende Schmierstoff schließlich sichtbar werden kann.
Die Ursache liegt in solchen Fällen typischerweise weiter oben im Getriebebereich und häufig im Zustand des vorhandenen Getriebefettes.
Wann sollte Nr. 42 tatsächlich ersetzt werden?
Ein Austausch ist sinnvoll, wenn der vorhandene Drip Ring beispielsweise:
- beim Ausbau eingedrückt wurde,
- sichtbar verformt ist,
- durch Hebeln Knickstellen bekommen hat,
- starke Kratzer oder Beschädigungen aufweist,
- nicht mehr rund ist,
- aufgrund einer früheren unsachgemäßen Demontage nicht mehr sauber aufgesetzt werden kann.
Ein technisch und optisch einwandfreier Ring muss dagegen normalerweise nicht vorsorglich erneuert werden.
Reparaturhinweis aus unserer Werkstatterfahrung
Beim Drip Ring entscheidet nicht kompliziertes Spezialwerkzeug über eine saubere Reparatur.
Ein einfaches schräg zugeschnittenes Stück Holz ist hier oftmals das bessere Werkzeug als ein Schraubendreher.
Für den Ausbau:
Holzstück ansetzen → mit Hammer vorsichtig lösen → Ansatzpunkt gegebenenfalls versetzen → Ring gleichmäßig nach unten lösen.
Für den Einbau:
Ring von Hand ansetzen → mit beiden Händen gleichmäßig hochdrücken → kontrollieren, dass kein Gehäusespalt mehr sichtbar ist.
So bleibt im Idealfall auch der vorhandene Ring unbeschädigt und kann weiterverwendet werden.
Eigenschaften
- Bauteil: Chromring / Drip Ring
- Position auf der Explosionszeichnung: Nr. 42
- Einbauort: oberhalb des Planetenrührwerks
- Ausführung: verchromter Metallring
- Funktion: äußerer Abschluss im Bereich des Planetenrührwerks
- kein klassisches Verschleißteil
Unser Rat
Wer einen KitchenAid Drip Ring entfernen muss, sollte nicht der Versuchung erliegen, ihn mit einem Schraubendreher abzuhebeln.
Das funktioniert möglicherweise – aber das Risiko, dabei den Ring oder sogar das lackierte Maschinengehäuse zu beschädigen, ist unnötig hoch.
Unsere Partnerwerkstätten arbeiten deshalb mit einem schräg zugeschnittenen Stück Holz und einem Hammer.
Beim Wiedereinbau wird dagegen überhaupt kein Werkzeug benötigt:
Der Ring wird mit beiden Händen gleichmäßig nach oben gedrückt, bis er vollständig sitzt und kein Gehäusespalt mehr sichtbar ist.
Und wenn am Drip Ring Fett oder Öl sichtbar ist:
Der Chromring ist nicht die Ursache.
Dann sollte vielmehr das gealterte Getriebefett als mögliche Ursache geprüft und gegebenenfalls erneuert werden.
