KitchenAid Schüsselaufnahme Nr. 2 – Screw Cap Kit für Artisan, Classic und UltraPower
-
- 24,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-4163032-W10191926-18191 Lieferzeit 1 bis 3 Tage
-

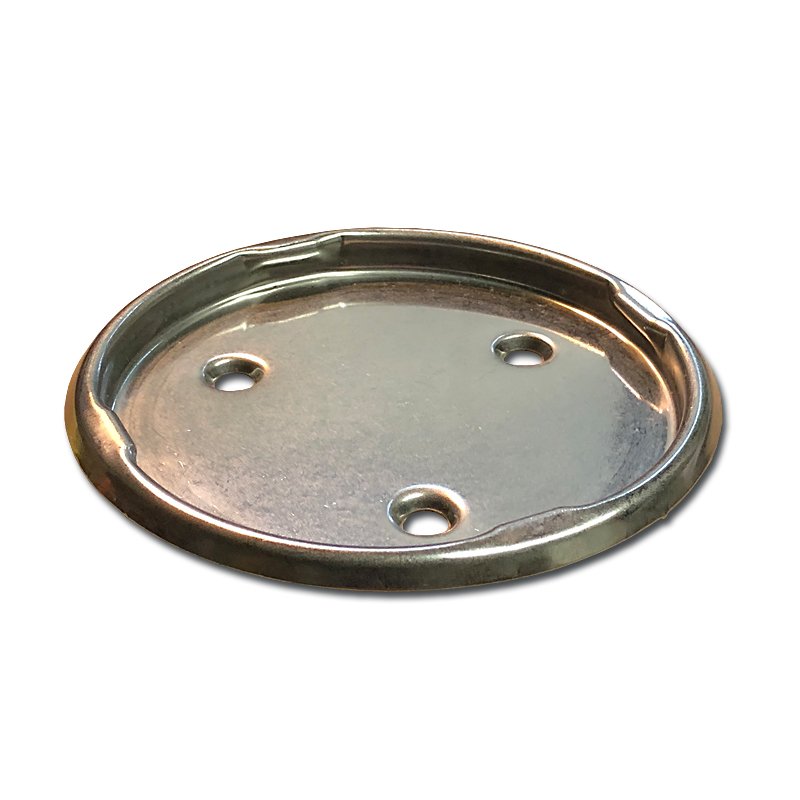

KitchenAid Schüsselaufnahme Nr. 2 für die Schüsselbefestigung am Standfuß
Die KitchenAid Schüsselaufnahme Nr. 2 sitzt direkt auf dem Standfuß der klassischen KitchenAid-Küchenmaschinen mit kippbarem Motorkopf. In diese Aufnahme wird die Rührschüssel eingesetzt, gedreht und dadurch am Maschinenfuß eingerastet und fixiert.
KitchenAid bezeichnet dieses Bauteil in der Reparaturanleitung als Bowl Screw Cap. Es bildet die mechanische Verbindung zwischen dem Standfuß der Küchenmaschine und dem Sockel der eingesetzten Schüssel.
Ist die Schüsselaufnahme verschlissen oder beschädigt, kann die Schüssel nicht mehr so zuverlässig einrasten wie vorgesehen. Gerade bei älteren Maschinen ist die Schüsselaufnahme deshalb ein Bauteil, das bei Problemen mit einer sich lösenden oder nicht mehr sauber feststehenden Schüssel überprüft werden sollte.
Passend für Artisan, Classic und UltraPower
Die Schüsselaufnahme Nr. 2 ist für die klassischen KitchenAid-Küchenmaschinen mit kippbarem Motorkopf bestimmt.
Passend für die entsprechenden Baureihen:
- KitchenAid Artisan
- KitchenAid Classic
- KitchenAid UltraPower
Diese Maschinen besitzen die bekannte Bauweise, bei der die Schüssel unten in die Aufnahme des Standfußes eingesetzt und durch Drehen verriegelt wird.
Nicht passend für KitchenAid Heavy Duty und Professional.
Diese Maschinen verwenden eine andere Schüsselbefestigung. Bei den Schüsselhebermodellen wird die Schüssel nicht unten in eine Screw-Cap-Aufnahme eingedreht, sondern an der Schüsselheber-Konstruktion befestigt.
Genau diesen konstruktiven Unterschied erläutert auch die KitchenAid Reparaturanleitung: Bei den Tilt-Head-/Klappkopfmodellen wird die Schüssel mechanisch am unteren Standfuß gehalten, während die Bowl-Lift-Modelle eine bewegliche Schüsselhalterung an der Säule besitzen.
So funktioniert die KitchenAid Schüsselaufnahme
Am unteren Rand einer passenden KitchenAid-Schüssel befinden sich die entsprechenden Befestigungselemente.
Die Schüssel wird von oben in die Aufnahme eingesetzt und anschließend gedreht. Dabei greifen die Befestigungselemente des Schüsselfußes in die geprägten Führungs- und Verriegelungsbereiche der Schüsselaufnahme.
Dadurch wird die Schüssel während des Betriebs fest auf dem Standfuß gehalten.
Die Schüsselaufnahme ist also nicht nur eine einfache Abstellfläche. Ihre geformten Verriegelungsbereiche übernehmen unmittelbar die mechanische Fixierung der Rührschüssel.
Mit zunehmendem Verschleiß können sich diese Bereiche verändern. Die KitchenAid Reparaturanleitung gibt deshalb ausdrücklich vor, eine verschlissene Bowl Screw Cap zu ersetzen.
Wichtig: Die Schüsselaufnahme hat eine richtige Einbauposition
Dieser Punkt ist besonders wichtig und wird bei diesem Ersatzteil leicht übersehen:
Die Schüsselaufnahme darf nicht beliebig verdreht auf den Standfuß geschraubt werden.
Dem Ersatzteil liegt seit einiger Zeit ein zusätzliches Hersteller-Beiblatt bei, das ausdrücklich eine falsche und eine richtige Einbauposition zeigt.
Obwohl die drei Befestigungsbohrungen zunächst den Eindruck erwecken können, die Aufnahme könne einfach in jeder passenden Drehstellung montiert werden, müssen die vier geprägten Führungs- beziehungsweise Verriegelungsbereiche der Schüsselaufnahme in der vorgesehenen Position zum Standfuß ausgerichtet werden.
Auf dem Beiblatt ist:
- die falsche Einbauposition mit einem roten X
- die richtige Einbauposition mit einem grünen Haken
gekennzeichnet.
Bei der richtigen Einbaulage liegen die vier Verriegelungsbereiche versetzt beziehungsweise diagonal zum Gerätefuß und nicht in der auf dem Beiblatt als falsch markierten Stellung.
Dieser Hinweis ist wichtig, weil eine fabrikneue Schüsselaufnahme bei falscher Einbaulage trotzdem Probleme beim Einsetzen oder Verriegeln der Schüssel verursachen kann. In einem solchen Fall liegt also nicht zwangsläufig ein falsches Ersatzteil vor – zunächst sollte die Einbauposition der Schüsselaufnahme kontrolliert werden.
Reparaturanleitung: Austausch auf Seite 21, Abbildung 72
Der Austausch der Schüsselaufnahme wird in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung ausdrücklich beschrieben.
Auf Seite 21, Abbildung 72 behandelt KitchenAid die Bowl Screw Cap am Standfuß.
Die Anleitung weist darauf hin, dass eine verschlissene Schüsselaufnahme ersetzt werden soll.
Zum Ausbau werden die drei Befestigungsschrauben #10-24 × 1/2" gelöst. Anschließend kann die alte Schüsselaufnahme vom Standfuß abgehoben werden.
Die neue Aufnahme wird in der richtigen Position aufgelegt und wieder mit den drei Schrauben befestigt.
Durch das heute zusätzlich beiliegende Hersteller-Beiblatt wissen wir dabei noch genauer, worauf beim Auflegen der neuen Aufnahme geachtet werden muss: Vor dem endgültigen Festziehen unbedingt die korrekte Drehlage kontrollieren.
Drei Befestigungsschrauben – Drehmoment 24 bis 32 in-lbs
Die KitchenAid Reparaturanleitung macht auch für die Befestigung eine konkrete Vorgabe.
Die Schüsselaufnahme wird mit drei #10-24 × 1/2" Flachkopfschrauben auf dem Standfuß befestigt.
Für diese drei Schrauben nennt KitchenAid auf Seite 21, Abbildung 72 ein Anzugsdrehmoment von:
24–32 in-lbs
Das entspricht ungefähr:
2,7–3,6 Nm
Auch die Drehmomenttabelle der Reparaturanleitung nennt für die drei Befestigungsschrauben der Bowl Screw Cap bei den K45-Bauarten denselben Bereich.
Wichtig ist zunächst, die Aufnahme richtig auszurichten. Danach werden die drei Schrauben gleichmäßig angezogen.
Wann sollte die Schüsselaufnahme Nr. 2 ersetzt werden?
Ein Austausch kommt insbesondere in Betracht, wenn die Schüssel trotz korrektem Einsetzen nicht mehr zuverlässig im Standfuß hält.
Mögliche Anzeichen einer verschlissenen oder beschädigten Schüsselaufnahme sind beispielsweise:
- die Schüssel lässt sich nicht mehr sauber verriegeln,
- die Schüssel sitzt nach dem Einrasten ungewöhnlich locker,
- sie kann sich bei stärkerer Belastung wieder lösen,
- die Verriegelungsbereiche der Aufnahme sind sichtbar abgenutzt oder verformt,
- die Aufnahme wurde bei einer früheren Reparatur beschädigt.
Vor einem Austausch sollte natürlich auch der Sockel der verwendeten Schüssel kontrolliert werden. Die Verriegelung funktioniert immer durch das Zusammenspiel von Schüsselfuß und Schüsselaufnahme.
Wurde bereits eine neue Schüsselaufnahme eingebaut und die Schüssel lässt sich trotzdem nicht richtig verriegeln, sollte als Erstes die korrekte Einbauposition gemäß dem beiliegenden Herstellerhinweis geprüft werden.
Nicht passend für Heavy Duty und Professional
Die Schüsselaufnahme Nr. 2 gehört ausschließlich zur Konstruktion der klassischen KitchenAid-Maschinen, bei denen die Schüssel auf dem Standfuß durch Drehen befestigt wird.
Für Heavy Duty und Professional ist dieses Ersatzteil nicht geeignet.
Bei diesen Schüsselhebermaschinen sitzt die Schüssel nicht auf einer solchen runden Screw-Cap-Aufnahme. Sie wird über seitliche Haltepunkte und die Schüsselhebermechanik aufgenommen.
Die beiden Systeme sind konstruktiv grundverschieden und dürfen bei der Ersatzteilauswahl nicht miteinander verwechselt werden.
Ersetzt zahlreiche ältere KitchenAid-Artikelnummern
Diese Schüsselaufnahme ersetzt beziehungsweise entspricht folgenden älteren Vergleichs- und Ersatzteilnummern:
AP4364723, 4163032, 1471762, 4161126, 4161127, 4161128, 4161129, 4161158, 4161159, 4161160, 4162529, 4169840, 4169841, 4169842, 4169906, 4169918, 4169919, 4169920, 4169945, 4169946, 4169947, AH2341916, EA2341916 und PS2341916.
Gerade bei älteren KitchenAid-Maschinen können in Ersatzteillisten und Explosionszeichnungen noch unterschiedliche Nummern auftauchen. Diese Vergleichsnummern helfen deshalb bei der Identifikation des passenden Ersatzteils.
Technische Daten
- Bezeichnung: KitchenAid Schüsselaufnahme Nr. 2 / Bowl Screw Cap
- Einbauort: Standfuß der Küchenmaschine
- Funktion: Aufnahme, Verriegelung und Fixierung der Rührschüssel
- Durchmesser: 109 mm
- Höhe: ca. 10–11,5 mm
- Gewicht: ca. 60 g
- Befestigung: 3 Schrauben #10-24 × 1/2"
- Anzugsdrehmoment laut Reparaturanleitung: 24–32 in-lbs / ca. 2,7–3,6 Nm
- passend für: Artisan, Classic und UltraPower
- nicht passend für: Heavy Duty und Professional
- Einbauposition beachten: ja – Hersteller-Beiblatt beachten
Einbauhinweis vor dem ersten Einsatz
Nach dem Einbau sollte zunächst ohne laufende Maschine geprüft werden, ob sich die Schüssel sauber einsetzen, drehen und wieder lösen lässt.
Wenn die Schüssel ungewöhnlich schwer einrastet oder keine eindeutige Verriegelungsposition findet, die Schrauben nicht einfach stärker anziehen.
Stattdessen zuerst kontrollieren, ob die Schüsselaufnahme entsprechend der richtigen Abbildung auf dem mitgelieferten Beiblatt ausgerichtet wurde.
Gerade dieser kleine Montageschritt kann darüber entscheiden, ob die neue Aufnahme anschließend so funktioniert, wie sie soll.
